Il seguente tutorial è la copia rielaborata in italiano del seguente, reperibile online all'indirizzo:
si consigliano gli studenti che vogliono continuare con GrassHopper di seguire gli altri tutorial passo passo. Questi costituiscono uno strumento eccellente di base.
Special Thanks
to:
SAVANNA3D
Il
tutorial stesso è stato preparato e presentato da:
SAVANNA3D

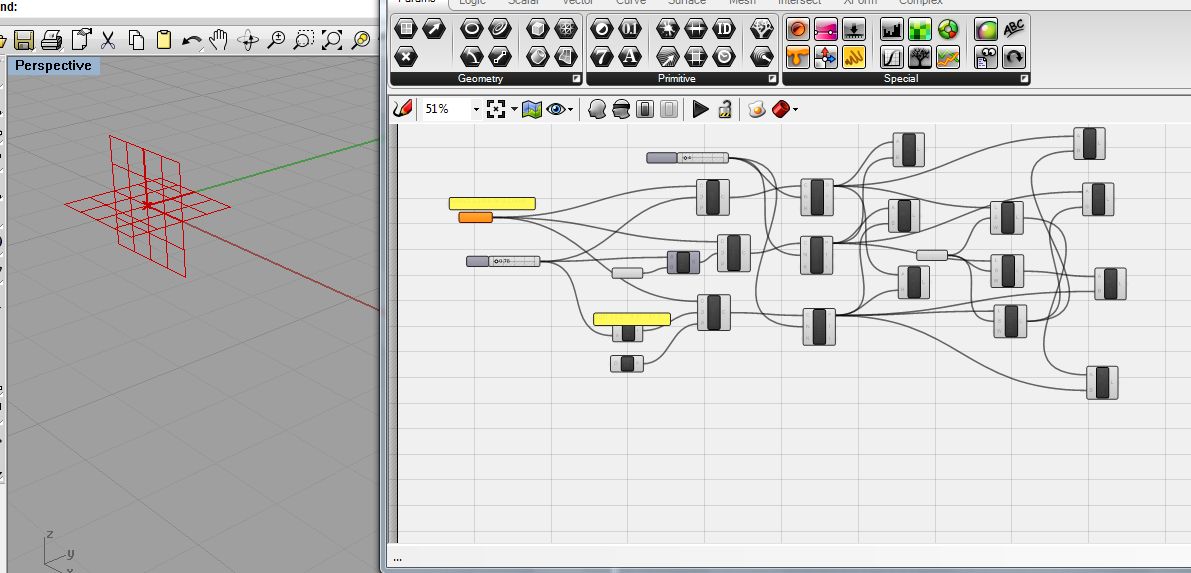

Apriamo il file '1280_Curve_Demo_3Triangle_Lines.ghx' reperibile al seguente indirizzo:
http://web.mac.com/rhino3dtv/GH/GH_08_2_10_Curve_Demo_Line_3DTruss.html
Questo file ci serve per svolgere adeguatamente il Tutorial. Ricordiamoci di scaricarlo cliccando sul logo di Grasshopper in alto a destra nella pagina web.

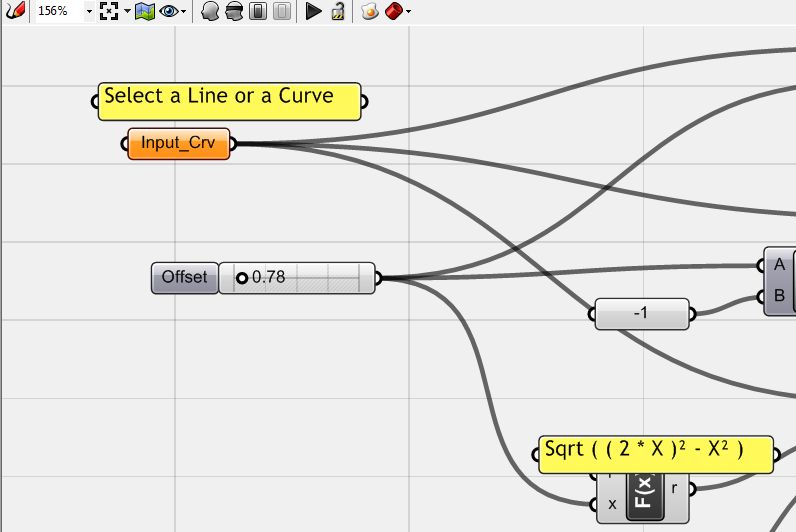

Si
tratta di un insieme abbastanza variegato di component; noi ora
lavoreremo con alcuni di essi. Infatti c'è un component a sinistra che
è arancio. E' un component 'in attesa'.
Notiamo
che si tratta del component denominato Input che ci chiede di selezionare una linea nella
finestra di Rhino;
Abbiamo già incontrato questo component, se ci rcordamo. Infatti si
tratta di un component Params, che ci chiede di selezonare una curva

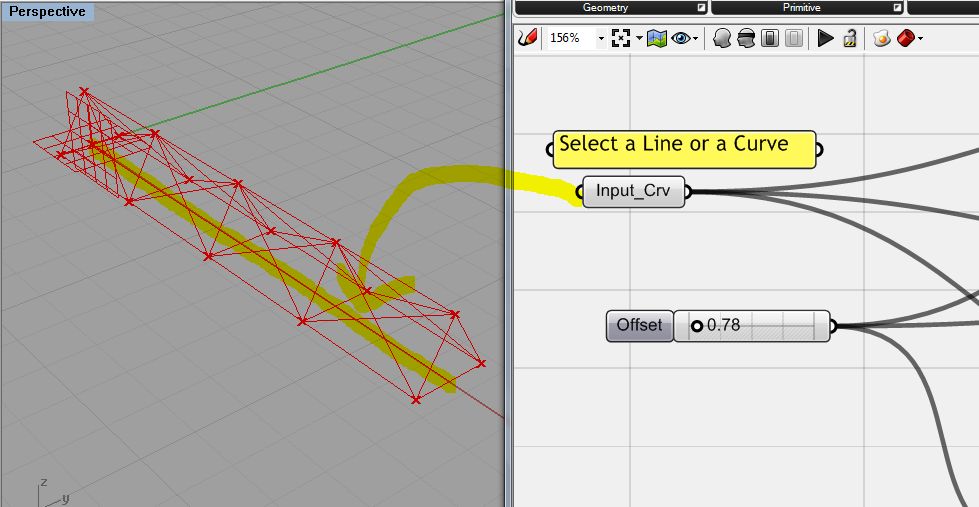

Noi nella finestra di Rhino tracciamo una linea retta, proprio lungo l'asse rosso che parte dai piani perpendicolari fra loro;
Poi tornando su Grasshopper, click dx su Input, diciamo 'set Curve' e clicchiamo sulla nostra curva appena tracciata; che succede?
Come
vediamo, una volta selezionata la linea, viene fuori una sorta di trave
reticolare; chi di voi continuerà i tutorial on line, capirà com'è
possibile che il file aperto ci possa far avere questo risultato...
Se vogliamo, proviamo a ritracciare la curva come una curva vera e non
come linea retta; e selezionamola di nuovo; otteniamo ancora una trave
reticolare che si adegua al tracciato che abbiamo selezionato.

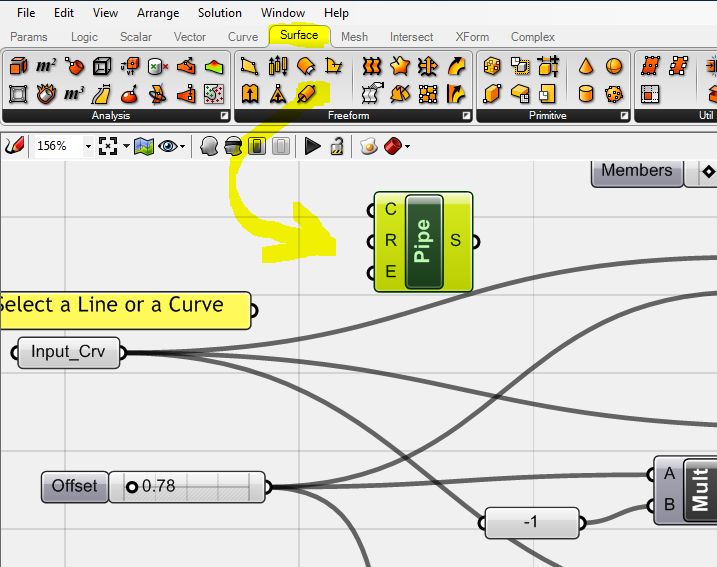

Ora, clicchiamo sul tab Surface, e trasciniamo un component 'pipe', sulla tavola;

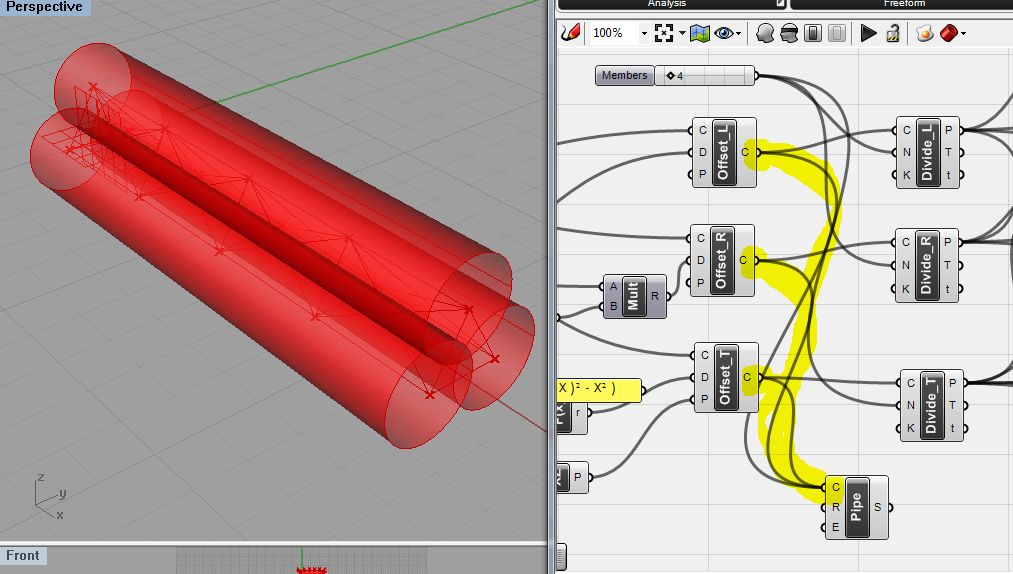

Connettiamo ora
i component Offset_T, Offset_R, Offset_L, all'Input (lettera C) del
nostro Pipe component;
Compaiono
3 tubi com'era lecito aspettarsi;

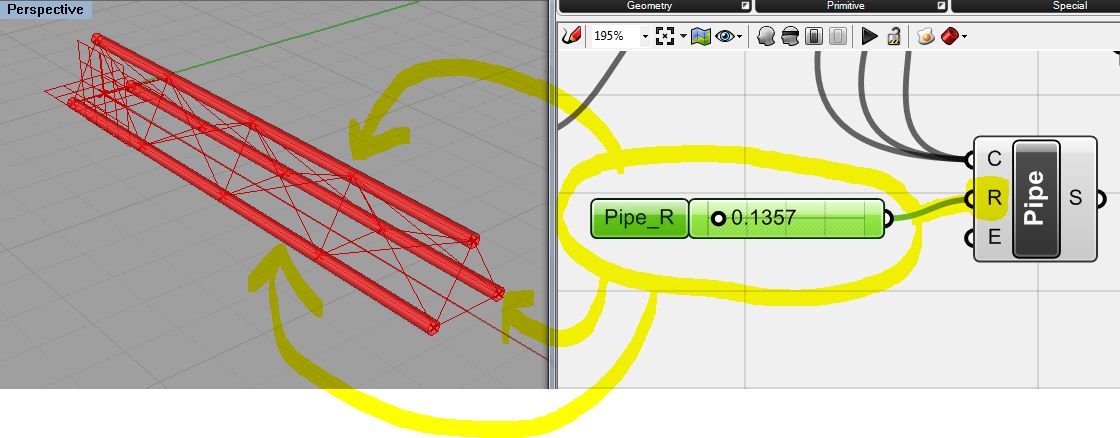

Ora
dal tab Params trasciniamo un component numeric slider sulla tavola e
connettiamolo con la R di Pipe, chiamiamolo Pipe_R:
stiamo lavorando sul raggio del Pipe, permettendogli di variare;
click
col dx su Edit..., e, diamo i seguenti valori nel pannello dei settaggi:
Type:
Floating Point
Lower
Limit: 0.05
Upper
Limit: 2.0
Ora
trasciniamo sempre dal tab Surface un altro component Pipe, a destra
della tavola dove c'è spazio. Copiamo e incolliamo.
Ora

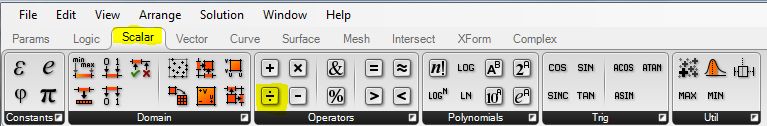

copiamo il numberslide Pipe_R e trasciniamo un componet Division dal
tab Scalar; questo component vuole due valori ovviamente;
Il primo
glielo fornisce lo slider che abbiamo copiato; il secondo glielo
diamo noi attraverso un component number, che definisco uguale a 2;
connetto quindi slider e number rispettivamente con A e B, di
Division.

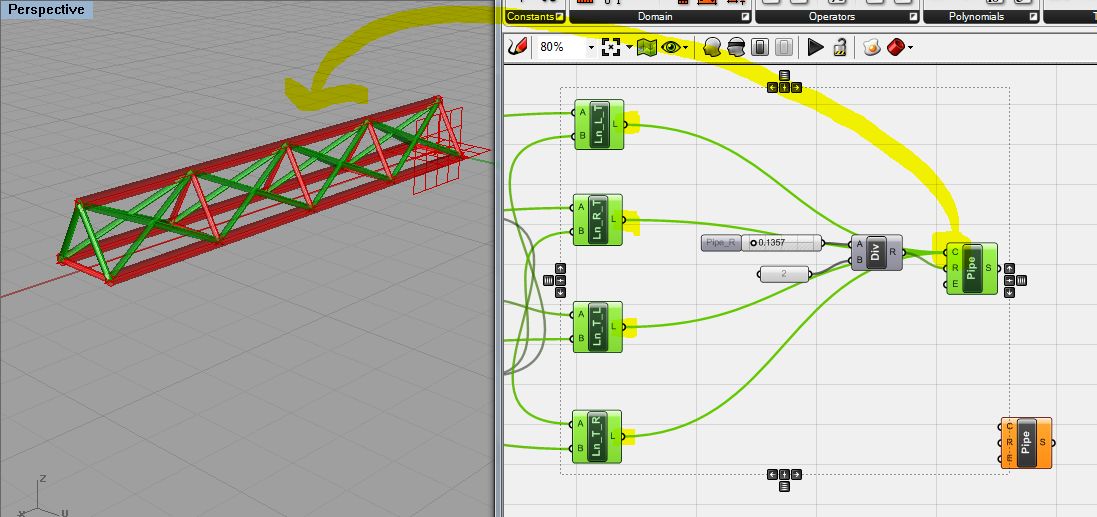

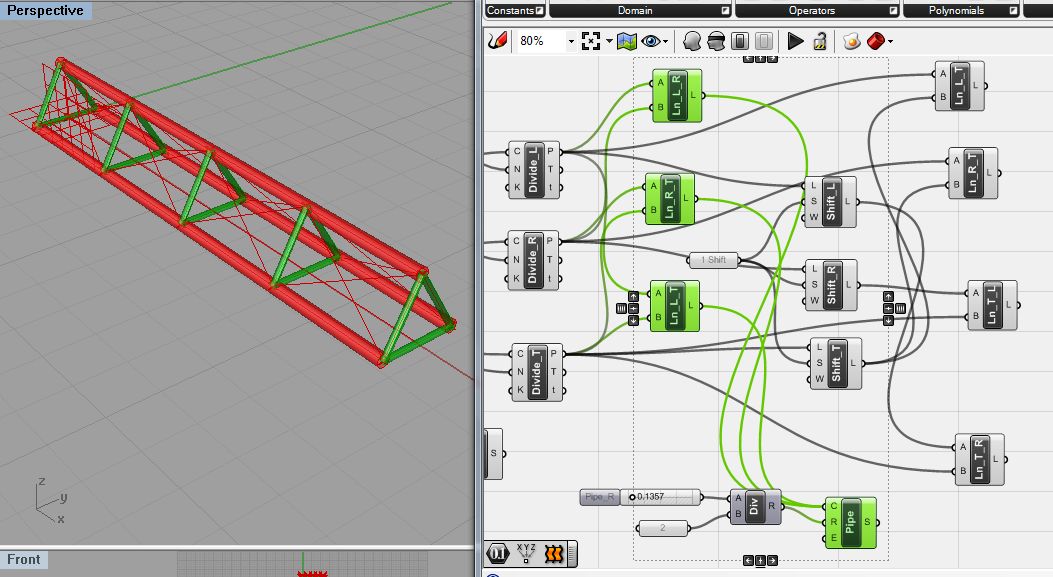

Ora
copiamo e incolliamo tutto il gruppo;
Connettiamo
l'output R di Division all'input R del Pipe,
Connettiamo
quindi Lin_L_R, Lin_R_T, e Lin_L_T, (si tratta di component che
ovviamente rappresentano le linee nella finestra di Rhino) all'input C
del Pipe.
Andiamo
ora sull'altro gruppo con Division (quello che abbiamo copiato e incollato), e connettiamo:
il
suo R output alla R input del Pipe;
quindi
connettiamo le 4 linee Lin_L_T, Lin_R_T, Lin_T_L, e Lin_T_R, con il C input
dell'altro Pipe (siamo nell'altro gruppo di component line, più a
destra nella tavola).
Guardiamo
cosa abbiamo ottenuto e discutiamone.

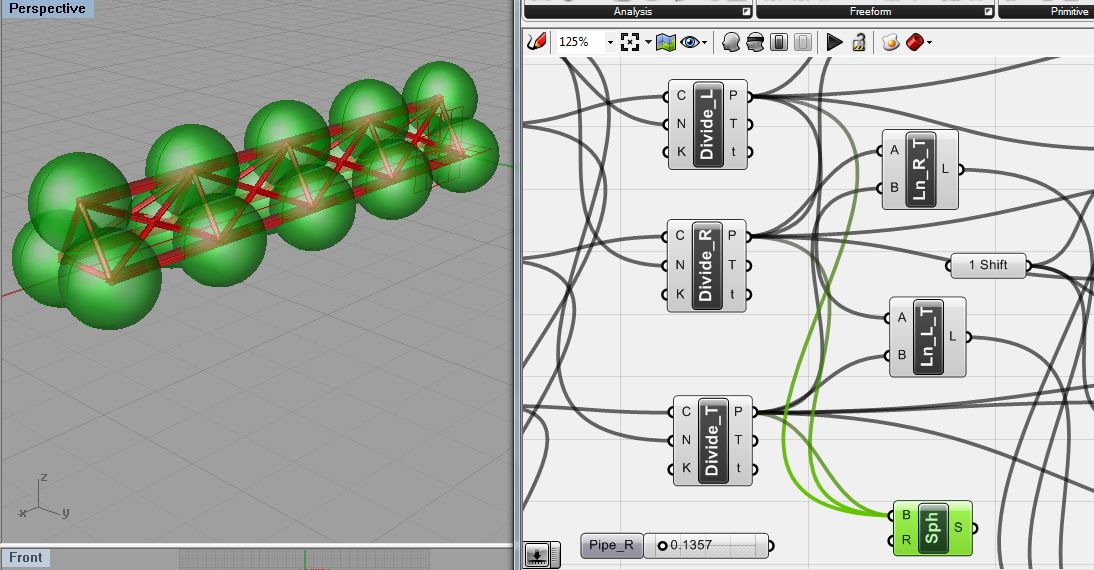

Ora, trasciniamo dal tab Surface un component Sphere;
connettiamo
Divide_L, Divide_R, e Divide_T output, all'input B della sfera;

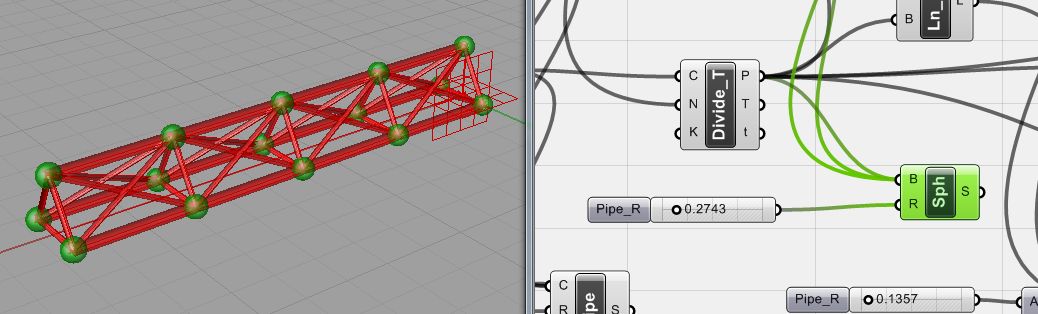

quindi connettiamo l'altro slider Pipe_R, all'input R della sfera; ne
controlliamo così il raggio.
Se non avete questo slider disponibile, copiatelo e incollatelo...
Ora
dal menu View clicchiamo su 'Remote Control Panel'. Che succede?
Abbiamo
una sorta di interfaccia riassuntiva che ci permette di regolare
direttamente tutti i nostri parametri.
Facciamo
ancora una cosa; editiamo i 'control points della linea
originale'.Cosa succede? La nostra travatura si adegua completamente!
