III Ciclo:  La stratificazione e le sovrapposizioni | Il Mondo dei vettori. Geometrie e layer.

Lezione 9
27 04.05


Discussione seminariale sui titoli degli autoritratti  Vai
DIscussione sul o do


TO DO
ENTRO Martedi 10 Maggio ore 9:00 Vai alla pagina con dettagli e disegni  >>>>




Lezione 9b
02 05.05

C:Vector/Line a1 c9 (su uno spazio mappato su due dimensioni X Y indico "entità")


1. Leonardo 2.
Secondo fondamentale quesito. Come faccio a trasmettere un disegno a distanza se sono ai tempi di Leonardo? E cioè senza fax, elettricità o mezzi fisici (cioè inviandolo manualmente). Come faccio cioè effettivamente a "trasmetterlo" se voglio trovare un sistema efficiente, più rapido, meno scemo del precedente.? Come si risponde a questa domanda?
Ecco un modo.

Punto=

0; pen 0.000 0.000 0.000
1; point -182.000 188.000 0.000
2; return 0.000 0.000 0.000


Linea=

0; pen 0.000 0.000 0.000
1; start -395.000 203.000 0.000
2; line -171.000 145.000 0.000
3; return 0.000 0.000 0.000

Rettangolo=
0; pen 0.000 0.000 0.000
1; fill 65535.000 65535.000 65535.000
2; normal 0.000 0.000 1.000
3; polygon -406.000 254.000 0.000
4; polygon -406.000 64.000 0.000
5; polygon -252.000 64.000 0.000
6; polygon -252.000 254.000 0.000
7; return 0.000 0.000 0.000

Poligono=
0; pen 0.000 0.000 0.000
1; fill 65535.000 65535.000 65535.000
2; normal 0.000 0.000 1.000
3; polygon -392.000 25.000 0.000
4; polygon -339.000 -59.000 0.000
5; polygon -163.000 -83.000 0.000
6; polygon -98.000 23.000 0.000
7; polygon -164.000 131.000 0.000
8; polygon -285.000 156.000 0.000
9; polygon -397.000 65.000 0.000
10; return 0.000 0.000 0.000

Vedi approfondimento sulla curva


2. Una volta capito questo.
A. La selezione non è più per "Porzioni di Schermo", ma per elementi, nominati e nominabili.
B. A questi elementi si può accoppiare una trasformazione "intelligente": scala, duplica; distorci parametricamente che ne conserva la natura "originaria"
C. Oppure trasformazioni che ne "elevano" o "diminuiscano" la natura originaria.
D. Moltissime organizzazioni degli elementi hanno a che vedere con l'accoppiamento ad un dato AlfaNumerico (A&N). Le vedremo più in là.
E. Altre hanno a che vedere con "organizzazioni" congrue di dati "semanticamente rilevanti". Uno dei più ntio e utili sono i layer. E allora cerchiamo di Capire.
F. "Organizzare i layer" è come scrivere un romanzo.

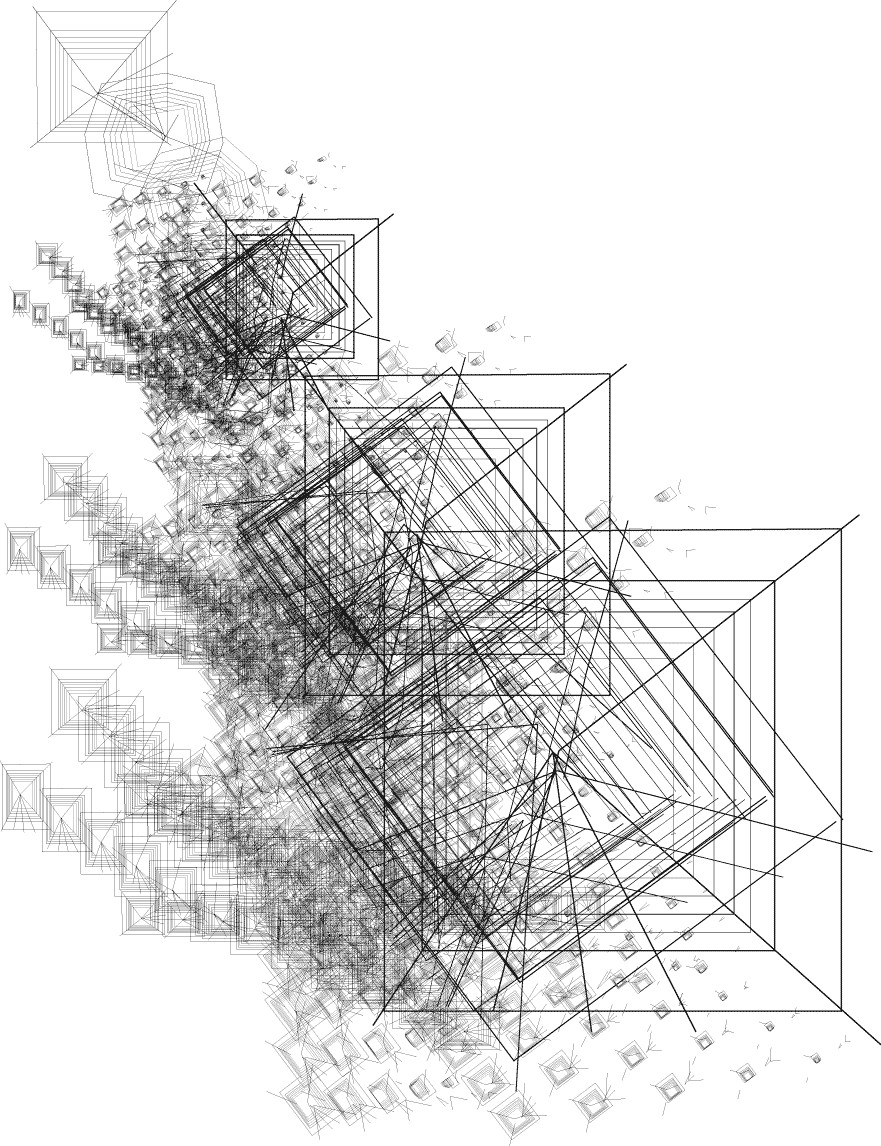

Antonino Di Raimo danza e movimenti in vettori



Layers

nietniet



"Humpty Dumpty sat on a wall, Humpty Dumpty had a great fall, all the King's horses and all the Kings's man couldn't put Humpty Dumpty (in his place) together again"
Lewis Carrol


"Architecture and its double"
Jose' Luis Gonzales Cobelo
 El Croquis Daniel Libeskind n. 80


Eisenman

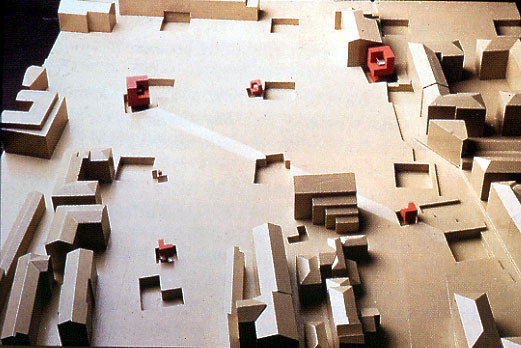

Eisenman Cannaregio

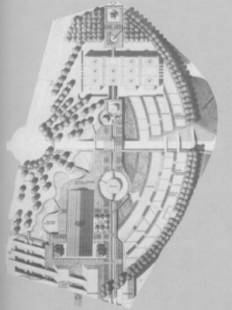

Paolo Invidia 2004 <paolo.invidia@fastwebnet.it>Eisenman La villette

Tschumi La villette







Koolhaas
villette




Daniel Libeskind




























Ancora sui  lAyer Uno

Layer come Visione anche verticale




To DO:
Leggisu Gomorra Coffe Break Lo scritto "Affioramenti dal Basso" (su una interpretazione dei Layer oltre il paradigma meccanico)
Leggiper una Interpretazione Psicologica dei Layers


Approfondimenti

E' stato domandato "come viene trattata" una curva.

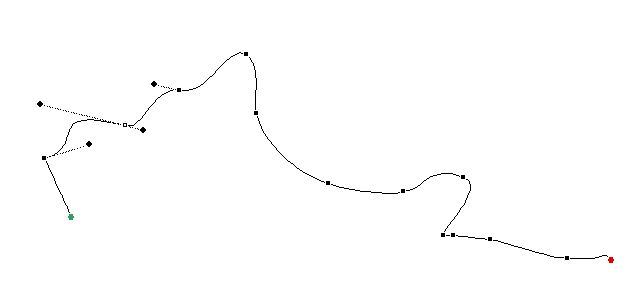

Questa è una curva di Bezier (che può essere manipolata per anchor points).

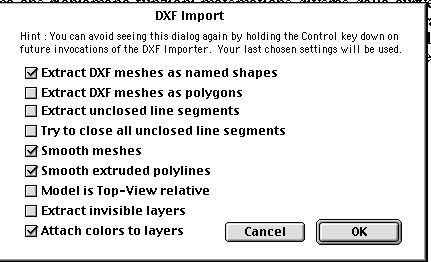

Si tratta funzioni interne al programma che richiamano funzioni matematiche diverse dalla curve Poligonali (che in sostanza sono un insieme di tratti rettilinei il cui numero crescente da l'approssimazione a una curva). Ora quando si esporta questo tipo di curve in un "testo" descrittivo come quello sopra riportato o in un modello descrittivo come il DXF la curva viene appiattita in una Poligonale anche se "con Molti vertici". Da questo deriva che il DXF appiattisce le curve Bezier in poligonali.









VEDI In fondo Il listato



LO SCHIZZO è IL PRIMO LAYER?


Dopo la lezione dei layer e dopo aver letto gli articoli di to do, ho cercato di vedere il concetto di stratificazione in un altro modo. Per me questo concetto nella progettazione, ci ha accompagnato dal primo momento che siamo entrati a fare i nostri progetti. La prima stratificazione è stata quella di passare tramite diversi schizzi in scale diverse per tornare di volta in volta sul primo schizzo da cui prendeva spunto il nostro progetto e per fare in modo di non perdere l'idea iniziale. Ma entrando dentro il concetto della stratificazione in Architettura ho capito che la cosa è molto più profonda e prende in se un mondo intero, si può dire tutto quello che ci circonda e che é reale e tutto quello che non si vede e che entra sia nel mondo dell' invisibile, sia nel mondo dell'astratto.

Io penso che quando si parla di stratificazione, questa è una parola che accomuna tutto quello che ci circonda e tutto quello di cui siamo fatti. Cosi come noi stessi siamo complessi e abbiamo bisogno di vari confronti nella vita, la stessa cosa succede in tutti gli altri sistemi.
Architetto è il regista del mondo del costruito, lui ha il dovere di mettere insieme tanti campi diversi e soppratutto saper gestire tutto questo, con lo stesso sistema e logica che si parlava dei layer. La stratificazione in architettura per me significa mettere insieme varie discipline sociali e artistiche. Oggi come mai più le scenografie, gli allestimenti permettono al architetto di fare il regista di un spettacolo vivente urbano.
Gli spazi e gli volumi di oggi sono definiti da una rete invisibile di onde, fibre e flussi tecnologici, gli alberi diventano volume e fanno il gioco del pieno e del vuoto. Sembra che tutto cerca di prendere una definizione infinita dello spazio, ma senza accorgene lo spazio in cui viviamo e definito dai pannelli e sistemi invisibili, come succede nei sistemi di comunicazione dei computer.

Emiljana Xherrai





KK Klee e Koolhaas e molto altro

di Roberto Sommatino  VAI

Highlayers & bylayers

           A parte l’incredibile somiglianza (a prima vista) con certe immagini degli schemi del progetto di Koolhaas per La Villette, in "Highways & byways" di Klee, del 1929, credo siano ravvisabili spunti  interessanti sull’organizzazione dello spazio per layer. Il titolo ci porta apparentemente e volontariamente sulla “cattiva strada” per svelarci dopo un po’ il suo senso ironico e paradossale.  .......

segue nel sito con molte Immagini

 VAI


Di paolo diociaiuti : Psicologia, layer e affioramenti: bello

Vai http://spazioweb.inwind.it/paolo_diociaiuti/(p)assaggi/passaggi/passaggiod/suaffioramenti.htm




I layer dalla chimica alle molecole dell'acqua

di Antonia Marmo

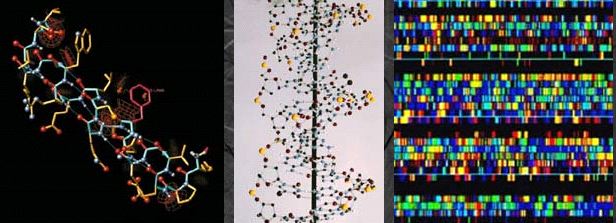

....in chimica da un singolo atomo si possono creare tantissimi aggregati di atomi dette molecole. Ma la struttura molecolare, e anche la sua forma, è influenzata dal tipo di legame che si è instaurato tra i singoli atomi della molecola, che a sua volta influenza la struttura e la geometria tra le molecole stesse e quindi di tutto il reticolo cristallino. Questo tipo di legami non è fisso, prevedibile e non è strutturato a priori ma molto flessibile, ....

Vai






999
Flat DXF output from StudioPro(TM) 3d 1.5.
0
SECTION
2
ENTITIES
0
POLYLINE
8
Untitled-4
66
1
70
8
999
Vertex count = 53
0
VERTEX
8
Untitled-4
70
32
10
-5.346008
20
0.000000
30
1.700114
0
VERTEX
8
Untitled-4
70
32
10
-5.873236
20
0.000000
30
0.548557
0
VERTEX
8
Untitled-4
70
32
10
-5.530010
20
0.000000
30
0.333444
0
VERTEX
8
Untitled-4
70
32
10
-5.414348
20
0.000000
30
0.080702
0
VERTEX
8
Untitled-4
70
32
10
-5.312184
20
0.000000
30
-0.128804
0
VERTEX
8
Untitled-4
70
32
10
-5.009452
20
0.000000
30
-0.214207
0
VERTEX
8
Untitled-4
70
32
10
-4.292086
20
0.000000
30
-0.094639
0
VERTEX
8
Untitled-4
70
32
10
-4.096476
20
0.000000
30
-0.143906
0
VERTEX
8
Untitled-4
70
32
10
-3.912311
20
0.000000
30
-0.332459
0
VERTEX
8
Untitled-4
70
32
10
-3.720783
20
0.000000
30
-0.565726
0
VERTEX
8
Untitled-4
70
32
10
-3.503084
20
0.000000
30
-0.749134
0
VERTEX
8
Untitled-4
70
32
10
-2.917048
20
0.000000
30
-0.835994
0
VERTEX
8
Untitled-4
70
32
10
-2.631003
20
0.000000
30
-1.050977
0
VERTEX
8
Untitled-4
70
32
10
-2.377023
20
0.000000
30
-1.310876
0
VERTEX
8
Untitled-4
70
32
10
-2.149853
20
0.000000
30
-1.493510
0
VERTEX
8
Untitled-4
70
32
10
-1.944244
20
0.000000
30
-1.476696
0
VERTEX
8
Untitled-4
70
32
10
-1.802734
20
0.000000
30
-1.291779
0
VERTEX
8
Untitled-4
70
32
10
-1.750573
20
0.000000
30
-1.067746
0
VERTEX
8
Untitled-4
70
32
10
-1.748914
20
0.000000
30
-0.822757
0
VERTEX
8
Untitled-4
70
32
10
-1.758911
20
0.000000
30
-0.574973
0
VERTEX
8
Untitled-4
70
32
10
-1.741718
20
0.000000
30
-0.342554
0
VERTEX
8
Untitled-4
70
32
10
-1.601690
20
0.000000
30
0.030054
0
VERTEX
8
Untitled-4
70
32
10
-1.358081
20
0.000000
30
0.364582
0
VERTEX
8
Untitled-4
70
32
10
-1.042718
20
0.000000
30
0.650524
0
VERTEX
8
Untitled-4
70
32
10
-0.687429
20
0.000000
30
0.877372
0
VERTEX
8
Untitled-4
70
32
10
-0.324041
20
0.000000
30
1.034618
0
VERTEX
8
Untitled-4
70
32
10
-0.070116
20
0.000000
30
1.105639
0
VERTEX
8
Untitled-4
70
32
10
0.235546
20
0.000000
30
1.167324
0
VERTEX
8
Untitled-4
70
32
10
0.560063
20
0.000000
30
1.209700
0
VERTEX
8
Untitled-4
70
32
10
0.870556
20
0.000000
30
1.222796
0
VERTEX
8
Untitled-4
70
32
10
1.134141
20
0.000000
30
1.196638
0
VERTEX
8
Untitled-4
70
32
10
1.356412
20
0.000000
30
1.106597
0
VERTEX
8
Untitled-4
70
32
10
1.540886
20
0.000000
30
0.980971
0
VERTEX
8
Untitled-4
70
32
10
1.731690
20
0.000000
30
0.872011
0
VERTEX
8
Untitled-4
70
32
10
1.972949
20
0.000000
30
0.831971
0
VERTEX
8
Untitled-4
70
32
10
2.308789
20
0.000000
30
0.913103
0
VERTEX
8
Untitled-4
70
32
10
2.442399
20
0.000000
30
1.085561
0
VERTEX
8
Untitled-4
70
32
10
2.367437
20
0.000000
30
1.345451
0
VERTEX
8
Untitled-4
70
32
10
2.185165
20
0.000000
30
1.632526
0
VERTEX
8
Untitled-4
70
32
10
1.996845
20
0.000000
30
1.886540
0
VERTEX
8
Untitled-4
70
32
10
1.903738
20
0.000000
30
2.047244
0
VERTEX
8
Untitled-4
70
32
10
2.106263
20
0.000000
30
2.047244
0
VERTEX
8
Untitled-4
70
32
10
2.835354
20
0.000000
30
2.128255
0
VERTEX
8
Untitled-4
70
32
10
3.128443
20
0.000000
30
2.201794
0
VERTEX
8
Untitled-4
70
32
10
3.426449
20
0.000000
30
2.290168
0
VERTEX
8
Untitled-4
70
32
10
3.727780
20
0.000000
30
2.378226
0
VERTEX
8
Untitled-4
70
32
10
4.030842
20
0.000000
30
2.450820
0
VERTEX
8
Untitled-4
70
32
10
4.334042
20
0.000000
30
2.492800
0
VERTEX
8
Untitled-4
70
32
10
4.742754
20
0.000000
30
2.498853
0
VERTEX
8
Untitled-4
70
32
10
4.951262
20
0.000000
30
2.466656
0
VERTEX
8
Untitled-4
70
32
10
5.040476
20
0.000000
30
2.435483
0
VERTEX
8
Untitled-4
70
32
10
5.091302
20
0.000000
30
2.444608
0
VERTEX
8
Untitled-4
70
32
10
5.184649
20
0.000000
30
2.533305
0
SEQEND
8
Untitled-4
0
ENDSEC
0
EOF



Approfondimenti a cura degli Studenti
Stratificazione

Marco Francioni 2004
Marco Francioni <m.francioni@fastwebnet.it>


se ci pensiamo bene noi creiamo layers, con un cervello fatto di layers.
Sembra strano, ma e' proprio così. Gli "organi" del nostro computer devono le loro ridotte dimensioni e  le loro capacità alla rivoluzione apportata dal sistema di stratificazione di lastre microscopiche in silicio.  Il cervello del nostro computer infatti "vive" ed elabora grazie ad  una quantità numerosa di  sovrapposizioni di layers.

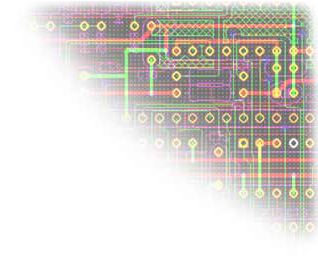

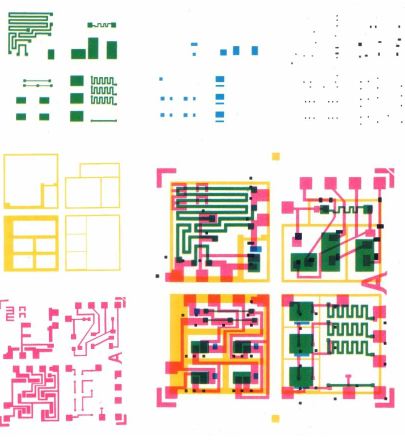

Interessante è vedere come avviene il processo per la produzione del circuito intergrato; questo prevede che ciascun strato del circuito venga inciso separatamente sulla superficie del "wafer‰ di silicio. Questa tecnica è molto simile a quella adoperata nella stampa delle illustrazioni a colori. In primo luogo, viene eseguita una Œselezione‰ dei colori della fotografia, scomponendola in quattro diverse lastre (tre colori più il nero), I quattro colori sono poi stampati sovrapponendo con precisione le selezioni‰.
