Per Mercoledi 22 giugno dovete preparare Una presentazione pre finale che comprende anche il nuovo tema sulla "ricerca espressiva" insieme ai precedenti.
La presentazine è una consegna formale indispensabile al completamento del corso. Nella presentazione dovranno essere presenti in maniera aggiornata, i materiali già discussi alla presentazione precedente del 18-
Ciascun argomento (A, B, C , D...) può essere sviluppato in una o più tavolette A3.
ATTENZIONE controllate che il progetto sia pubblicato nell'Urban Voids corrispondente.
Tutte le tavolette porteranno la dicitura:
Nome e Cognome studente, 1.Urban Voids (o Numero corrispondente) A.UrbanProject (o Area corrispondente) prof. A. Saggio, Sapienza, Università di Roma 2011.
Le tavole ambientali avranno anche la dicitura. Approfondimento Bioclimatico docenti C. Naticchioni, V. Spogli
Portate la scacchiera se potete.
Portate il tooling se volete.
Appendete il materiale nella maniera più compatta possibile per macroaree
Vetrata esterna a cominciare dal lato nord Macro aree A, B,
Vetrata interna a cominciare dal lato nord macro aree C, D
Aree interne aula compresi armadietti e corrdioio esterno aree E, F.
Appoggiare plastico in uno sgabello in prossinità della presentazione.
LA PRESENTAZIONE ORALE é DI TRE MINUTI A TESTA:
Preparla con attenzione per far sapere con ispirata precisione
a. cosa fate e perchè,
b. quale è il vostro bang spaziale, e perchè
c. Quale è il concetto ambientale nell'edifcio e perchè
Alcuni progetti saranno scelti per discussione comune.. Pubblicateli precedenteemente nel BLOG!!! é fondamentale
A. Il concept dell'edificio dal punto di vista del programma
A1.Titolo del progetto. Sottotitolo esplicativo.
A2. Uno o due paragrafi che descrivono il mix funzionaledi e i PROCESSI di utilizzo messi in atto nell'edificio e perchè secondo voi sono importante nella situazione specifica
A3.Una indicazione pur se approssimata, ma analitica, degli spazi necessari allo sviluppo del punto A2.
Altri argomenti pertinenti....
B. Le scelte dell'edificio dal punto di vista del contesto.
B.1 Le strutture di urban voids le caratteriestiche della macro aree. Transazioni e creazione di strategie coordinate con almeno altri due urban voids limitrofi (a scelta dello studente) In questo caso si può fare una tavoletta comune, come già fatto in precedenza
B2. L'idea di tessitura.. o altre idee (griglie ecctera) che spieghino alcune ragioni che presiedono alla nascita di scelte strategiche del progetto
B3. Il conesto dal punto di vista dei processi sociali innanzitutto le relazione con il cliente-promoter il suo apporto
Altri argomenti pertinenti....
C. Le scelte dell'edificio dal punto di vista ambientale e bioclimatico.
C1. Relazioni ambientali specifiche, idee di ciclo e processo locale e globali
C2. Come da richieste specifiche da parte dei docenti del modulo ambientale... "per esempio" ma da verificare e scegliere quelle di effettiva pertinenza
C3. Analisi critica con le strategie d'intervento dal punto di vista ambientale
Un paragrafo descrittivo dei principi adottati nel vostro progetto dal punto di vista ambientale .... Planimetia con inserimento nell'area con studio di Ventilazione (500 o 1000)
....Planimetia con inserimento nell'area con studio di Soleggiamento (500 o 1000)....Profilo di inserimento on studio di Ventilazione e con studio di Soleggiamento (500 o 1000)
...Sezione sud ovest/nord est con funzionamento estivo (200)... Sezione sud ovest/nord est con funzionamento invernale (200)
..... Pianta distributiva in cui sono indicati le relazioni tra il programma d'uso (zona serventi e servite) e le scelte ambientali (200 o 500)....Dettaglio di prospetto e o sezione on presenza di dettaglio tecnologico pertinente al sistema ambientale adottato (scala a scelta)
NB. Gli elaborati sono scrittografici (contengono cioè scritte e diagrammi esplicativi)
Ricordo che immagini documenti aggiornati fornite dai docenti dei moduli ambientali sono disponibili qui >>>
D. La presentazione della caratteristica chiave dal punto di vista spaziale "Bang".
D1. Una titolazione del concetto chiave. e un pargrafo descrittivo
D2. Un prodotto di natura "sintetica ed espressiva" a vostra scelta (schizzo, digramma, plastico, fotomontaggio a vostra scelta) sul punto C1
D3. Una sezione o più sezioni schematiche dell'edificio (al 200).
D4. Una ipotetica organizzazione in pianta
D5. IL plastichetto di studio al 200 o e alle altre scale appropriate e o la Scacchiera
D6. L'auspicabile relazione con principi di natura ambientale
E. La presentazione della vostra organizzazione chiave dal punto di vista distributivo.
E1. Diagramma a blocchi- o strumento similare - con indicate in percentuale le aree e le relazioni tra i diversi processi. Deve essere in scala, ma non uguale allo sviluppo progettuale: lo spazio esterno e i flussi potenzialmente 24 ciclo
E2. Raccolta di almeno "tre" fotocopie provenienti da manuali dell'architetto o da regesti tipologici distributivi con un dettaglio distributivo associabile a tre parti del vostro programma d'uso (esempio mensa cucina blocco scale parcheggio libreria eccetera ecctera)
E3. Schematizzazione al 500 e con colori (tipo brochure commerciale) del vostro progetto dal punto di vista dei processi con indicate approssimativamente le quantità (spazi coperti; spazi scoperti di progetto..)
E4. Schematizzazione delle zone serventi e servite al 500. come fosse una macchina! elementi di distribuzione e energetici (cioè servizi da quelli igenici a tutti di vario tipo)
E5. Applicazione corretta e dimensionata nello pianta reale al 200 dei vostri tre schemi distributivi dimensionali
E6 . Schematizzazione delle logica del rapporto tra zone sertive/serventi e funzionamenti ambientali e bioclimatici!
F. La presentazione della vostra organizzazione chiave dal punto di vista della ricerca espressiva.

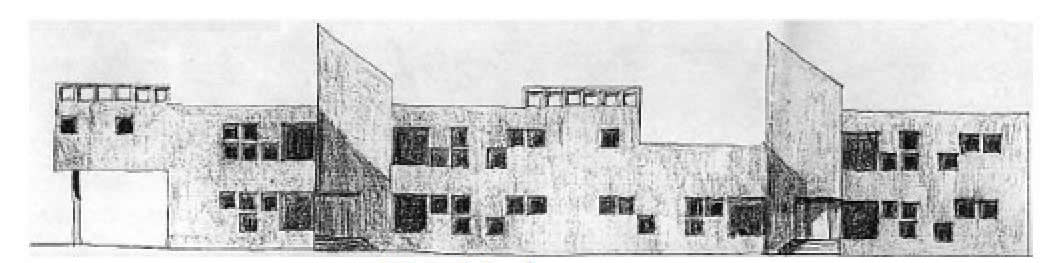

Fo. Un disegno dei fili fissi e dei fili mobili di un progetto che vi ha interessato (tra quelli indicati o altri a vostra scelta) in scala e a riga e squadra. Poi Una serie di disegni "forati" del progetto di vostra scelta ciascuna volta che elabora una caratteristica. Fatti ASSOLUTAMENTE a Matita su carta da Schizzi!
F1. Un disegno base e in scala del progettocon i in cui si indicati i margini di oscillazione espressiva e i Fili Mobili delle tre zone. Attacco a terra, corpo, attacco al cielo. Il disegno di base con i Fili fissi e ifili mobili è lo strumento di base per la ricerca espressiva. Fare una Fili fissi al 200. USARLA COME BASE NON MODIFICARLA E PRESENTARLA!
F2. Scelta di uno e di uno solo dei prospetti significativi dell'edificio e presentare schemi per ciascuna categoria. (scala 1:200)
F3. Silhouette, b. Chiaroscuro, c. Attacco al suolo, d. Attacco al cielo
E3. Nel medesimo prospetto una volta scelto elaborare una Fili fissi di possibili moduli e ritmi con fili e proporzioni Scala 1:100)
E4.Scelta di uno e di uno solo dei prospetti significativi dell'edificio e presentare schemi per ciascuna categoria. (scala 1:100)
e. ritmi e propozioni, ed eventualmente altre categorie per esempio, f. colore, g. proiezioni elementi informatici e virtuali, h. elementi di dettaglio ambientale tecnologico
E5. un prospetto riassuntivo alla scala 1:200
E6. un prospetto riassuntivo alla scala 1:100
Ricerca espressiva.
LEZIONE
Lo sguardo e la maniera di vedere. Si vede in maniera differente, gli architetti vedono delle cose che per esempio i pittori non vedono e viceversa e ancora in maniera diversa da quanto vedevono le persone comune . La chiave é lo sguardo. Categorizzare allenare lo sguardo!

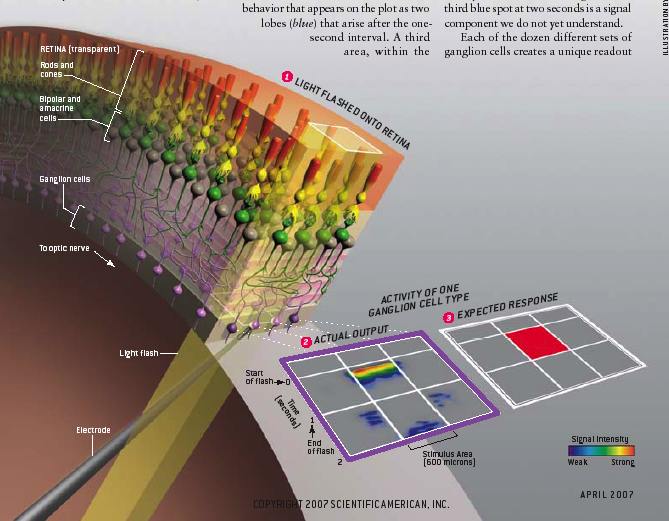

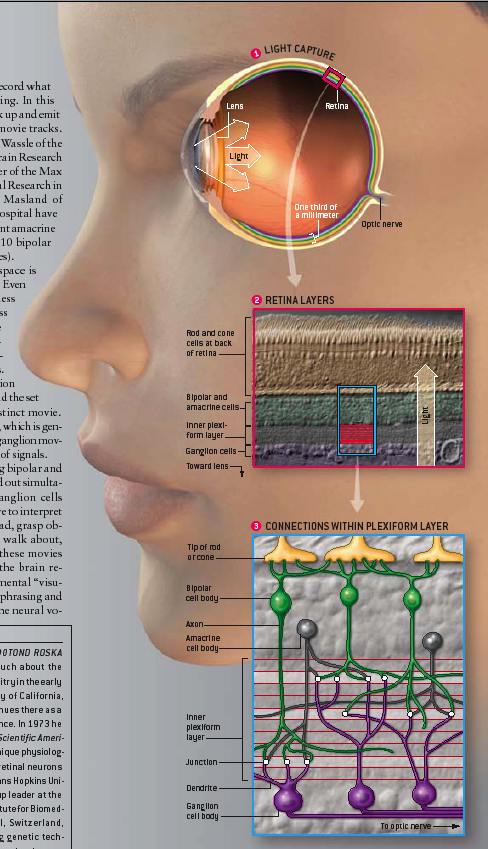

grazie a javier Berardo WWW.ideami.com abbiamo avuto anche un articolo scientifico che spiega "biologicamente" questo fatto che noi vediamo in maniera diversa. leggi l'articolo se ti interessa pp. 116 e seguenti del Pdf >>
Ora noi invece delle dodici categorie dell'occhio ci focalizziamo solo su Cinque esse sono

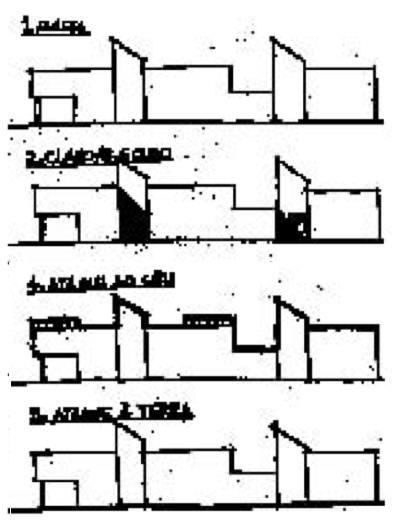

a. Silhouette, b. Chiaroscuro, c. Attacco al suolo, d. Attacco al cielo e. Ritmo e proporzioni

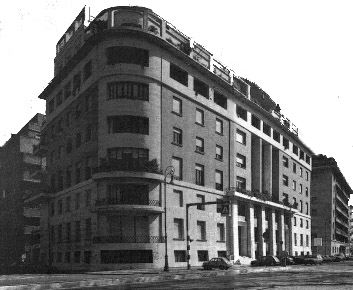

1. Silhouette.

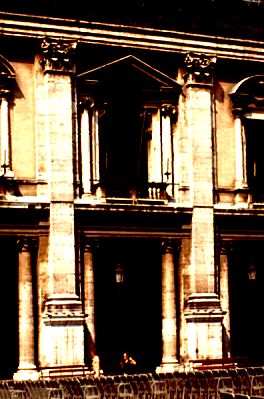

2. Chiaroscuro.

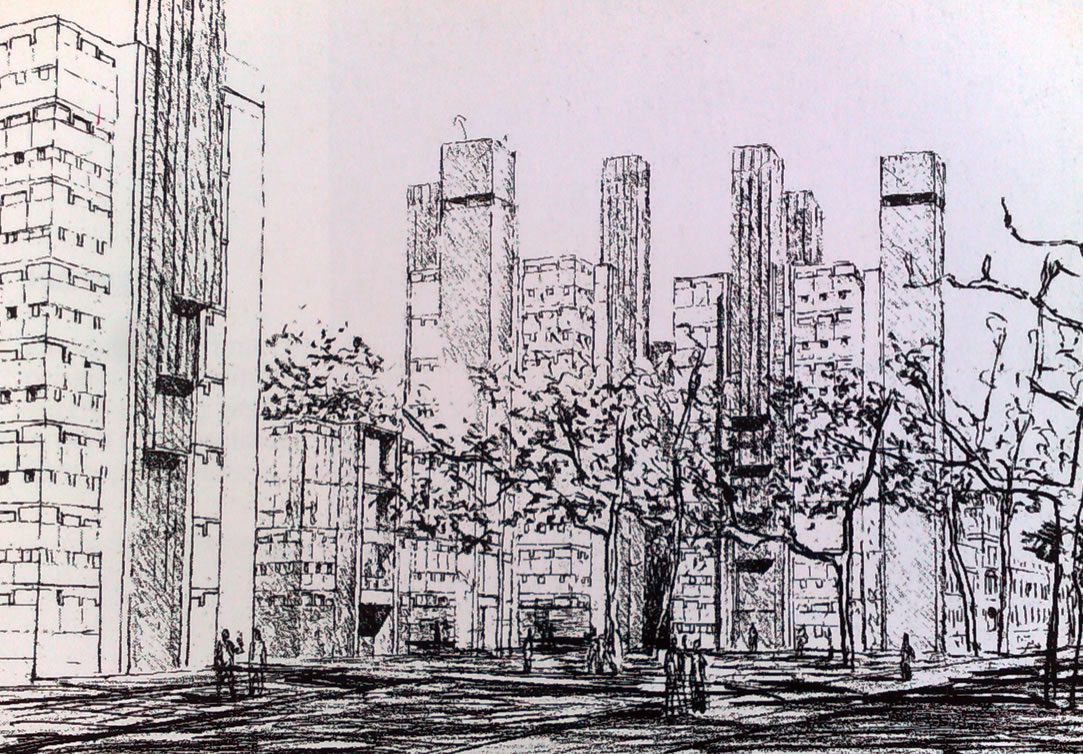

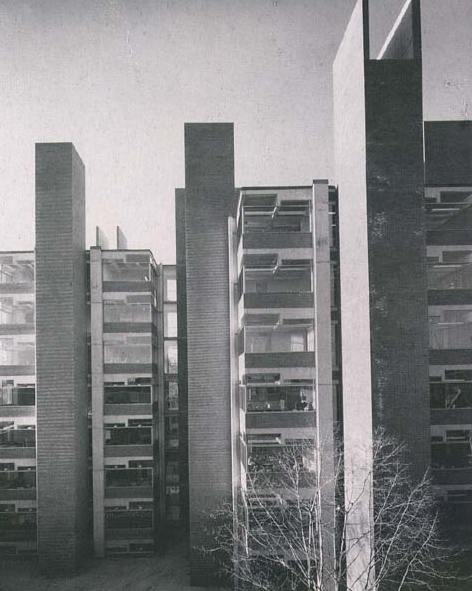

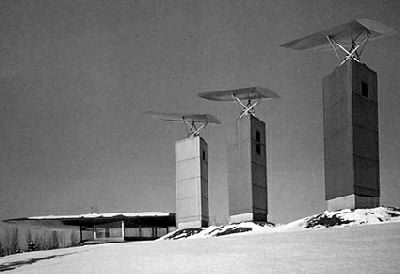

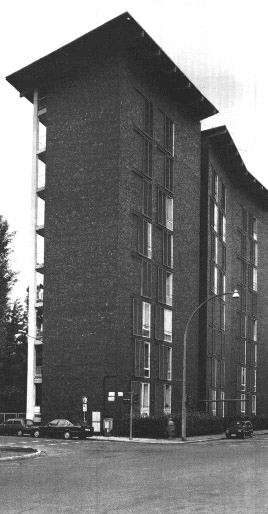

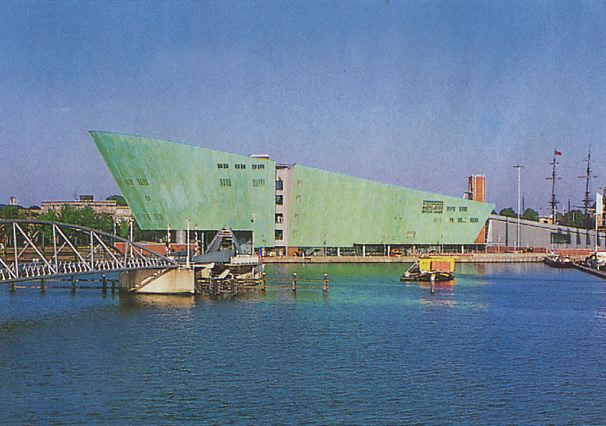

3. Attacco al cielo

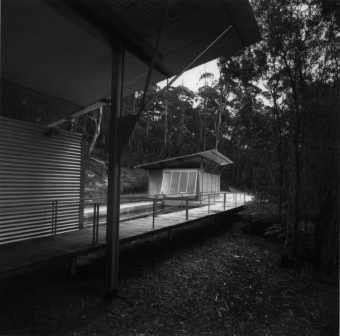

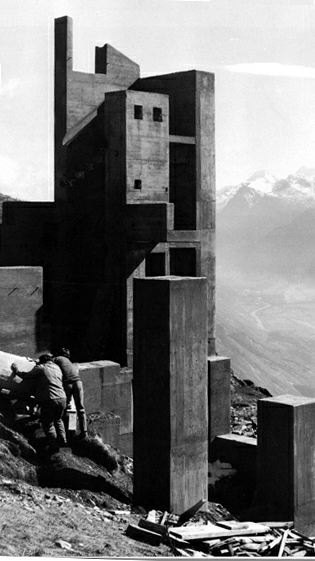

4. attacco al suolo

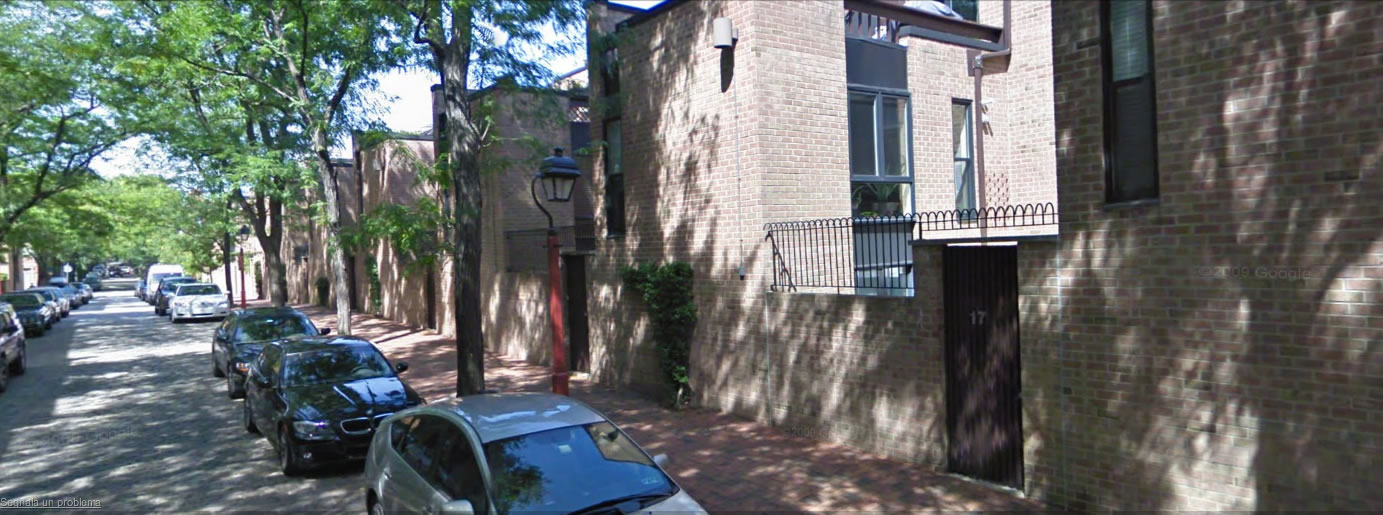

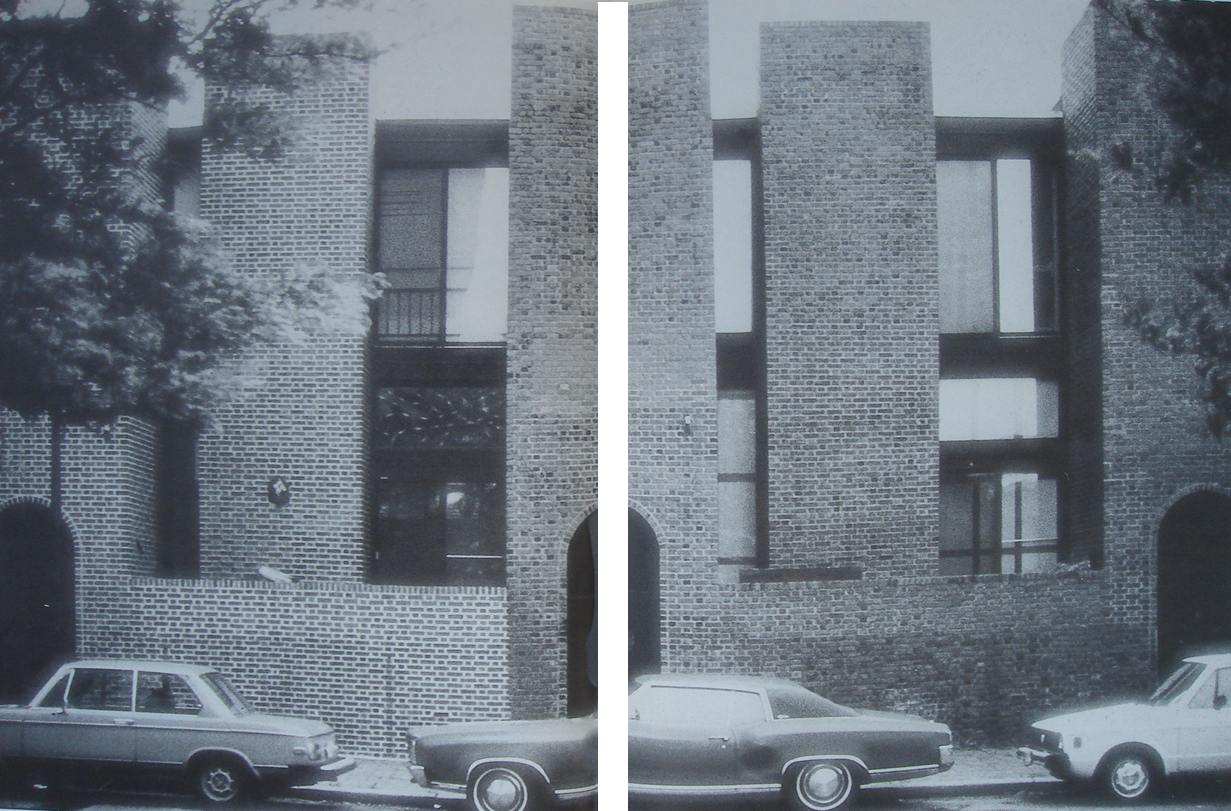

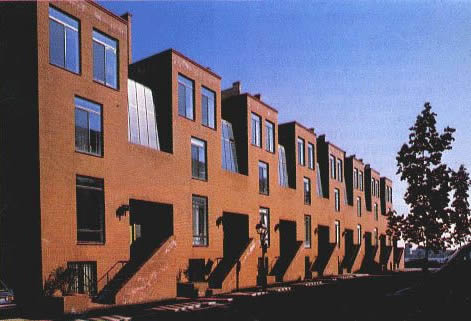

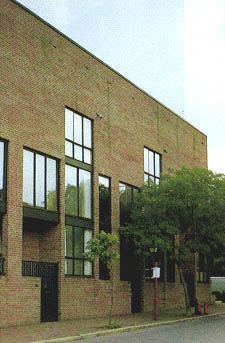

Penn's Landing

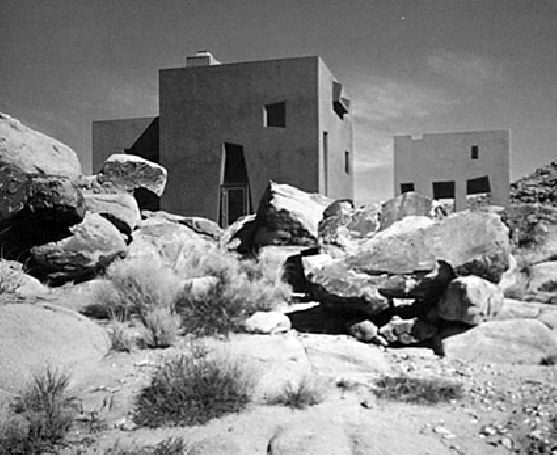

cielo e terra

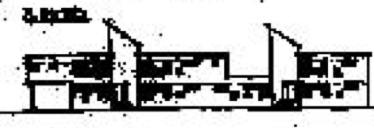

5. The Rithm
Tessitura, colore messaggi, schermi, materiali superfici se proprio si vuole >
Spesso le scelte dell'architettura determinano relazioni sistemiche, o come si dicevca una volta "contestuali", giusto? E' uno dei tanti aspetti di questo contestualità (o sistematicità o relazionalità) è proprio il dato concreto del luogo.. Giusto?

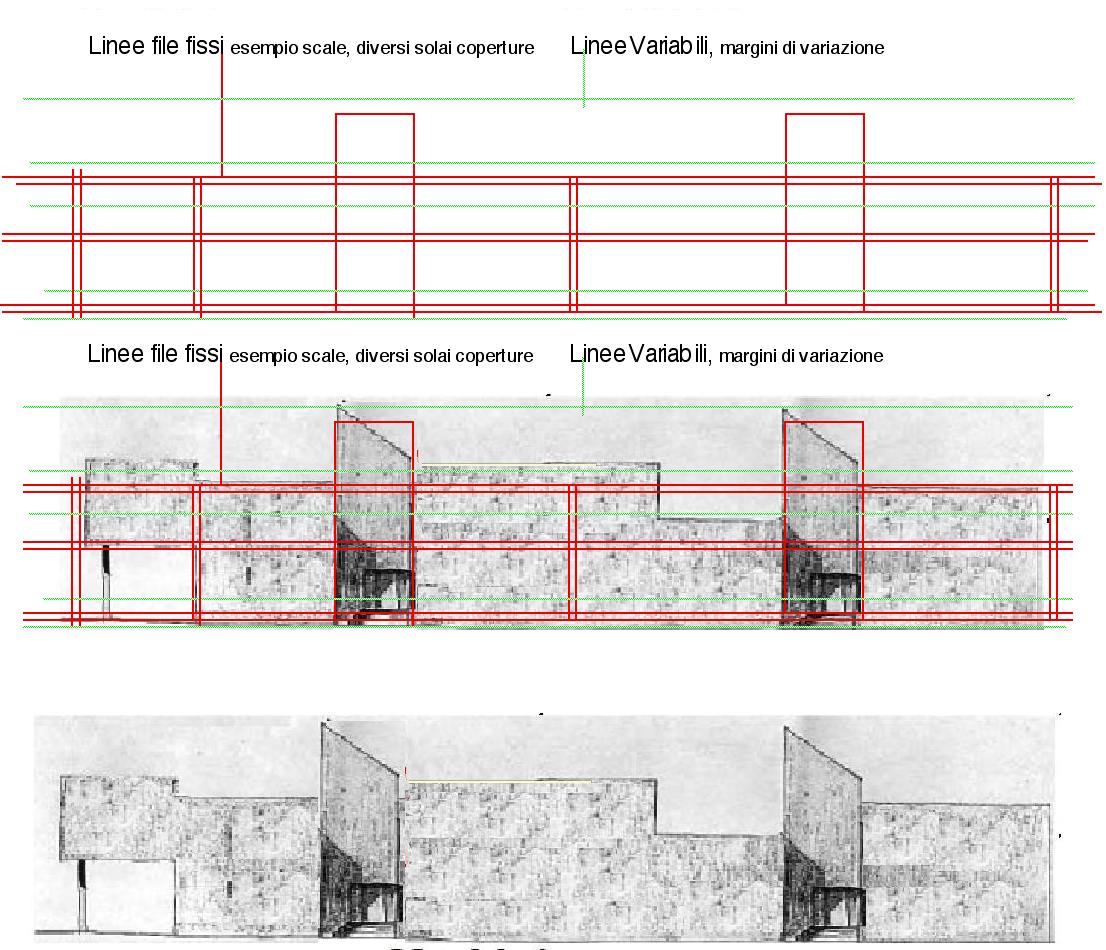

A. lo strumento dei Fili fissi e Fili Flessibili (linee variabili).
vedi se interessa >>
E2. Scelta di uno e di uno solo dei prospetti significativi dell'edificio e presentare schemi per ciascuna categoria. (scala 1:200)
a. Silhouette, b. Chiaroscuro, c. Attacco al suolo, d. Attacco al cielo

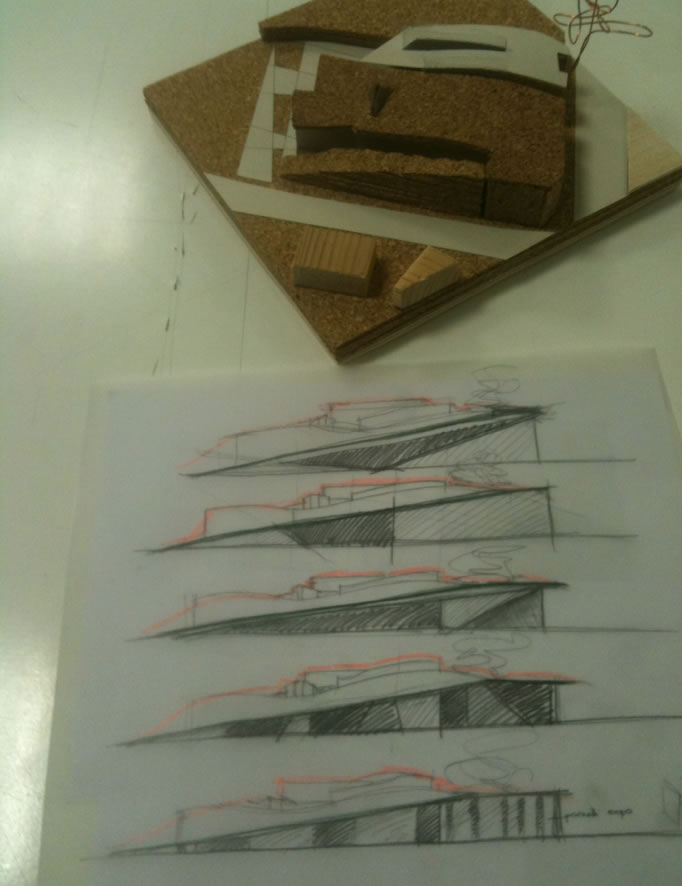

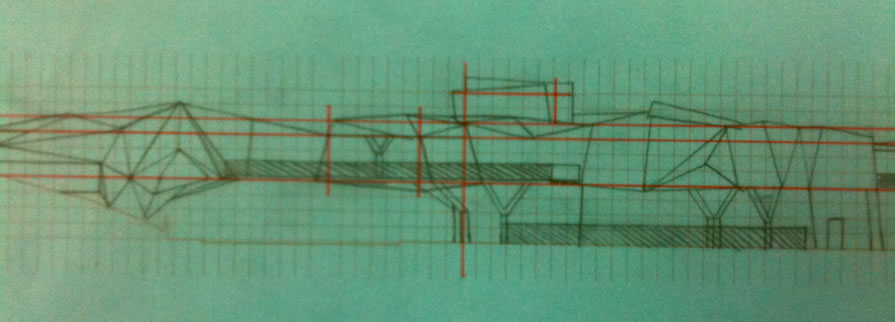

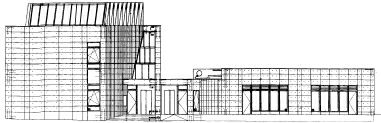

altri esempi : Fili fissi in Rosso. il quadrettato non serve, lo ha fatto lui per aiutarsi. Vedete come il progetto ragiona a partire dai fili fissi

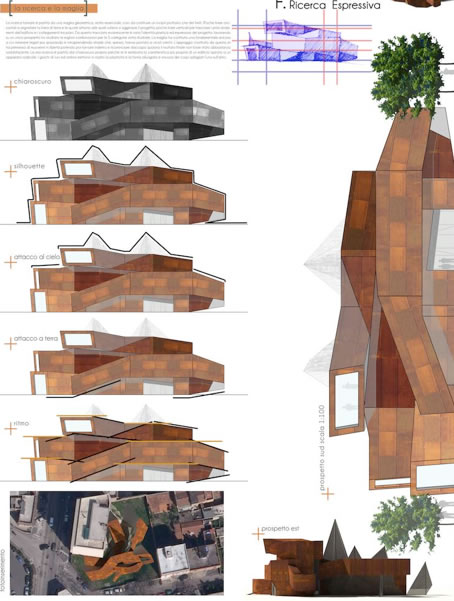

Golnaz Ephraim, Michela Falcone
E4.Scelta di uno e di uno solo dei prospetti significativi dell'edificio e presentare schemi per ciascuna categoria. (scala 1:100)
e. ritmi e propozioni, ed eventualmente altre categorie per esempio, f. colore, g. proiezioni elementi informatici e virtuali, h. elementi di dettaglio ambientale tecnologico
TO DO
Un utile esercizio, avendone il tempo sarebbe di andare dal vero! a disegnare in forma forzata alcune architetture di interesse per raffigurarne di volta in volta i cinque elementi fondamnetali della vsione. La cosa interessante è che questo tipo di esercizio PRESCINDE dal linguaggio, e prescinde dalle opere
Altro interessante esericizio sarebbe scegliere invece una architettura insignificante !! e applicare su quella delle possibili trasformazioni appunto interpretando e inserendo gerarchicamente alcune delle cinque caratteristiche
Altri concetti e caratteristiche applicate a questa opera

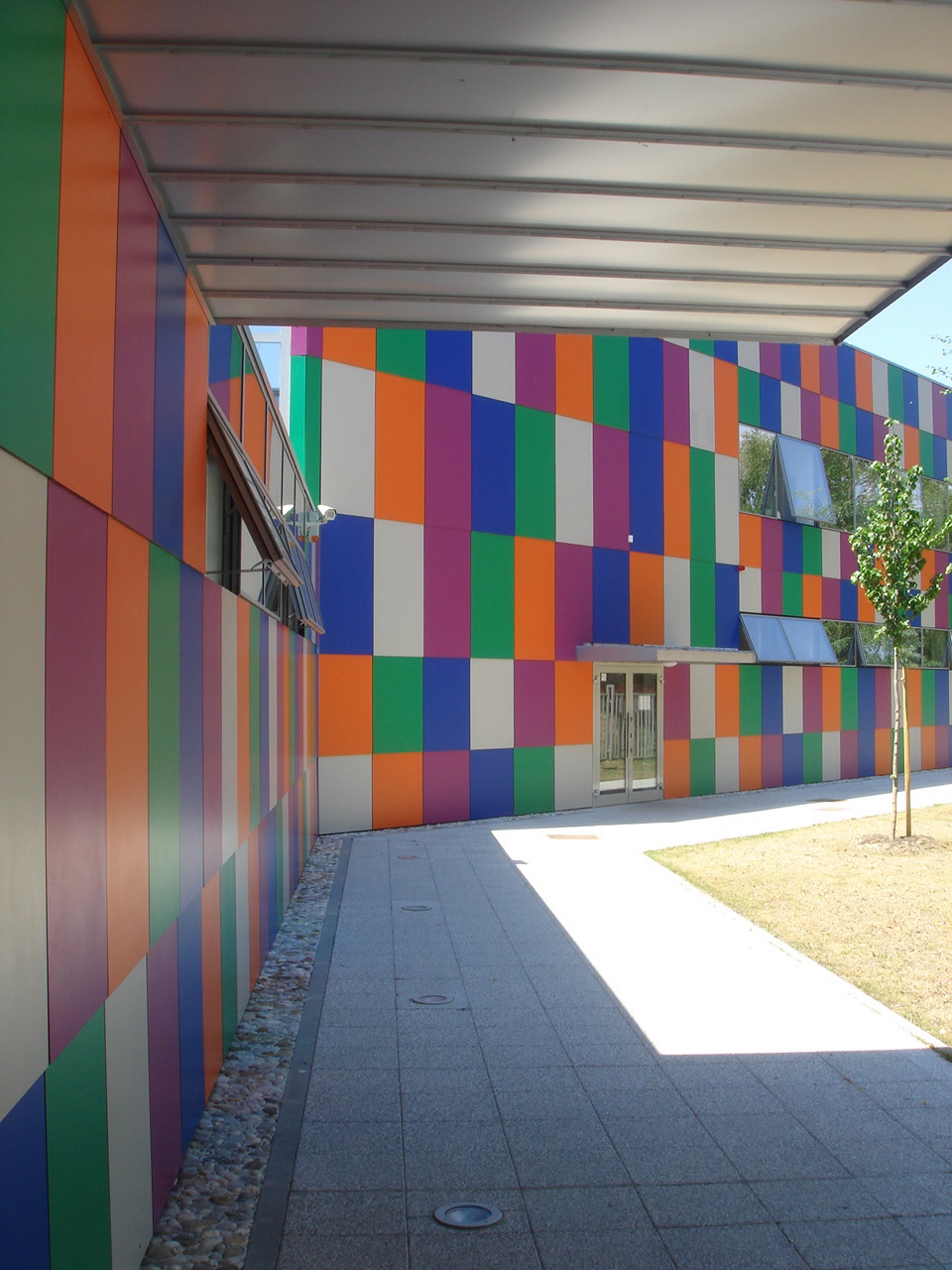

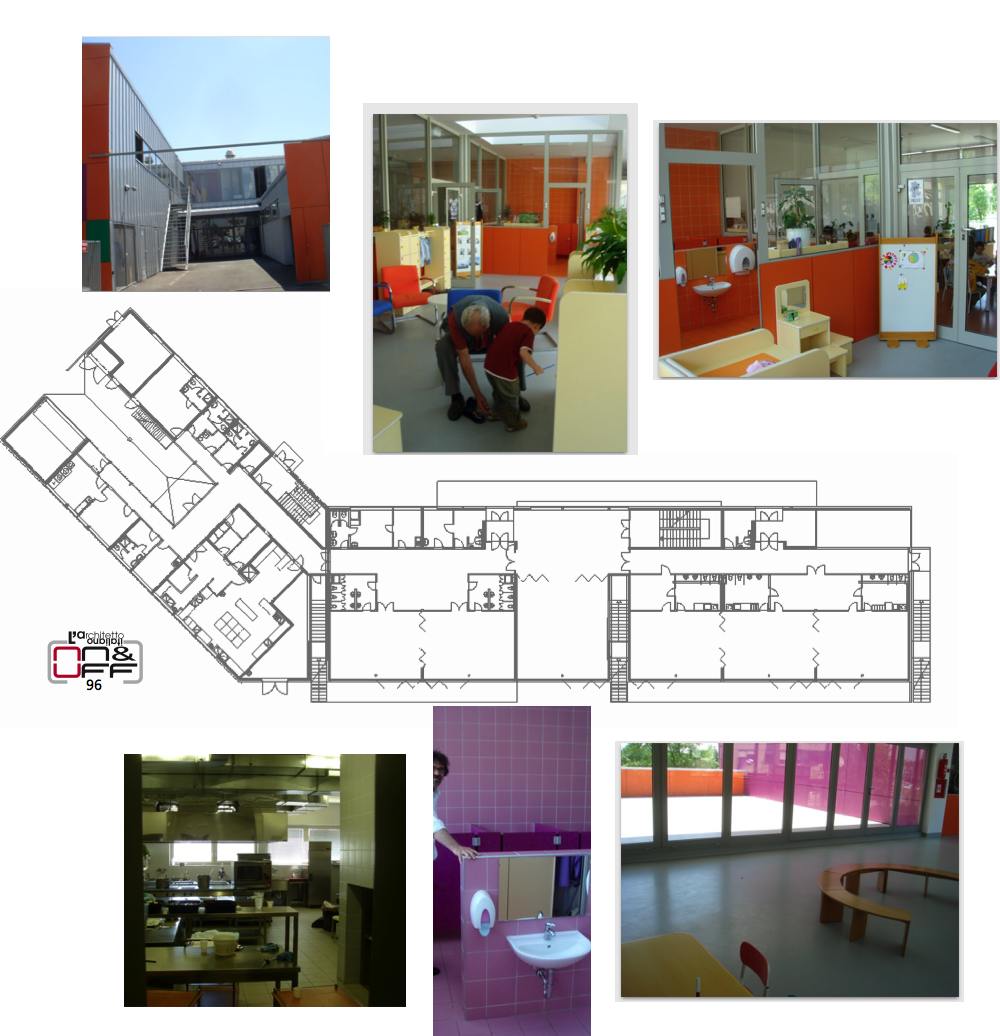

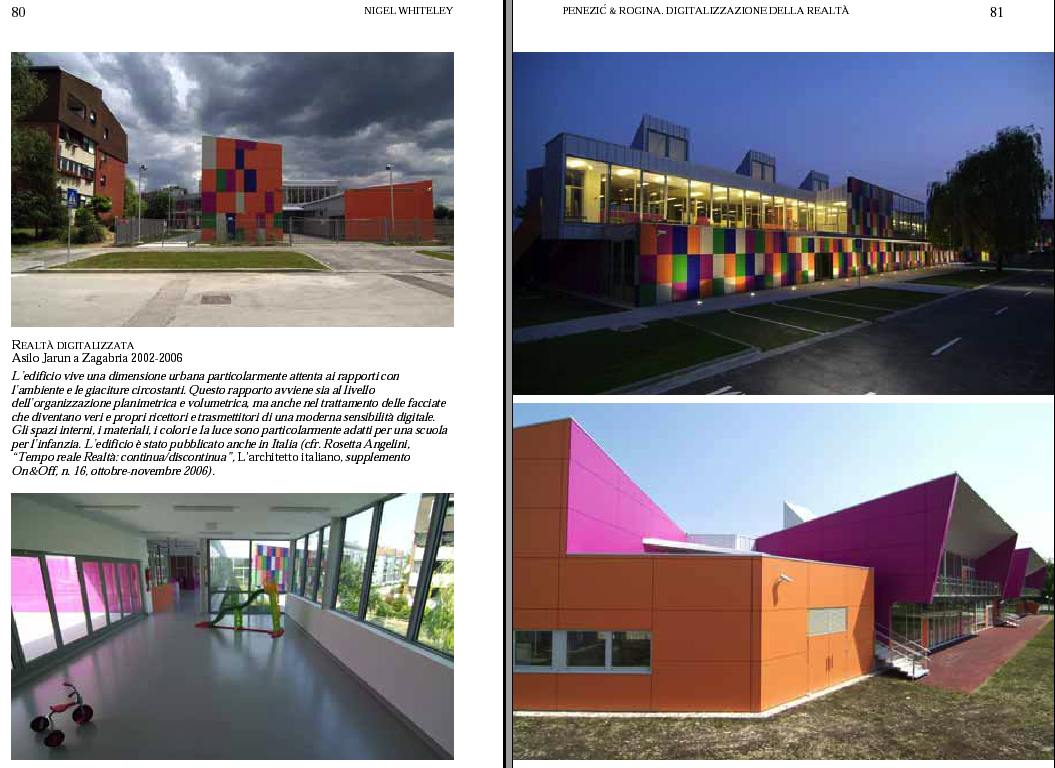

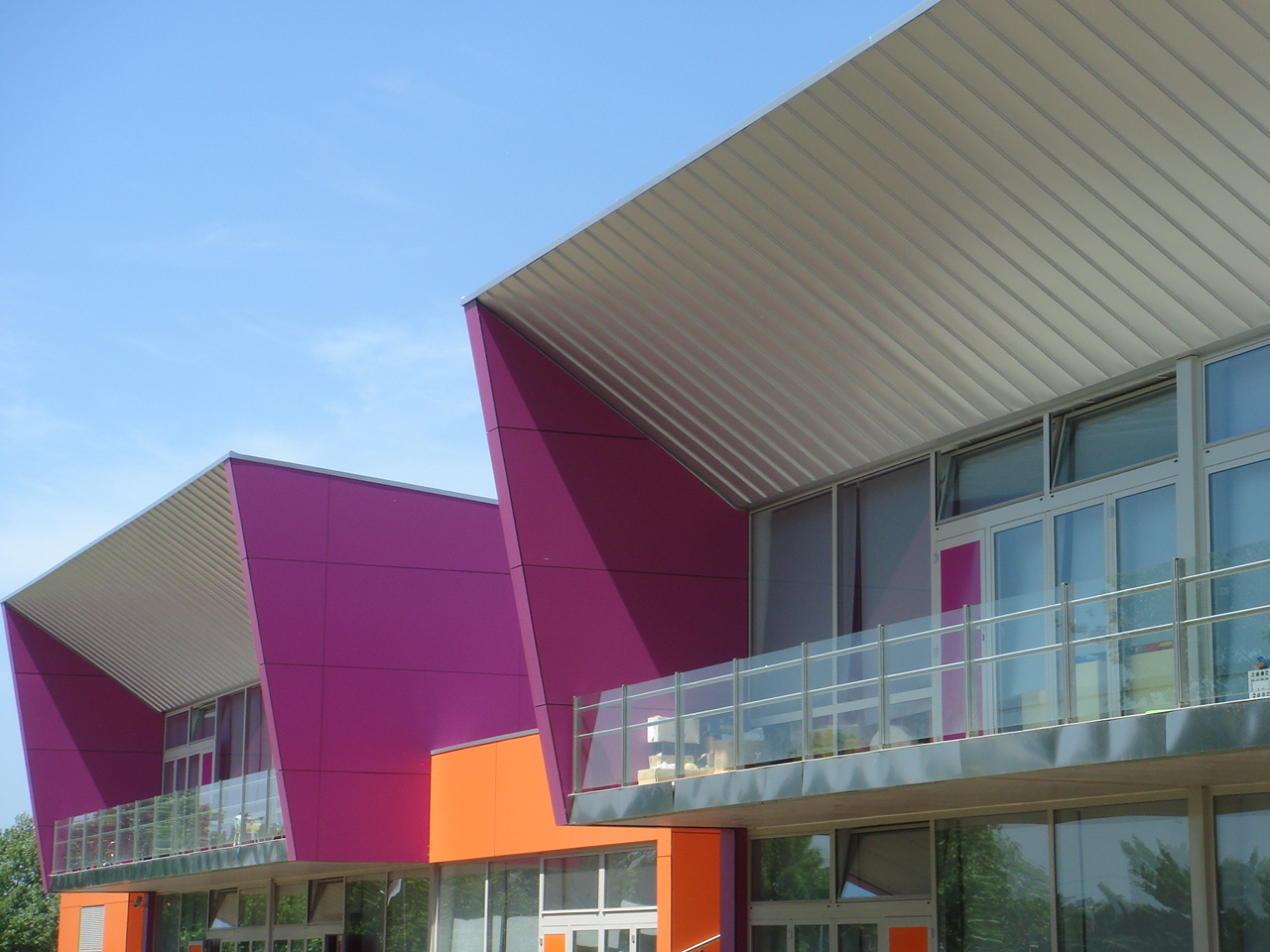

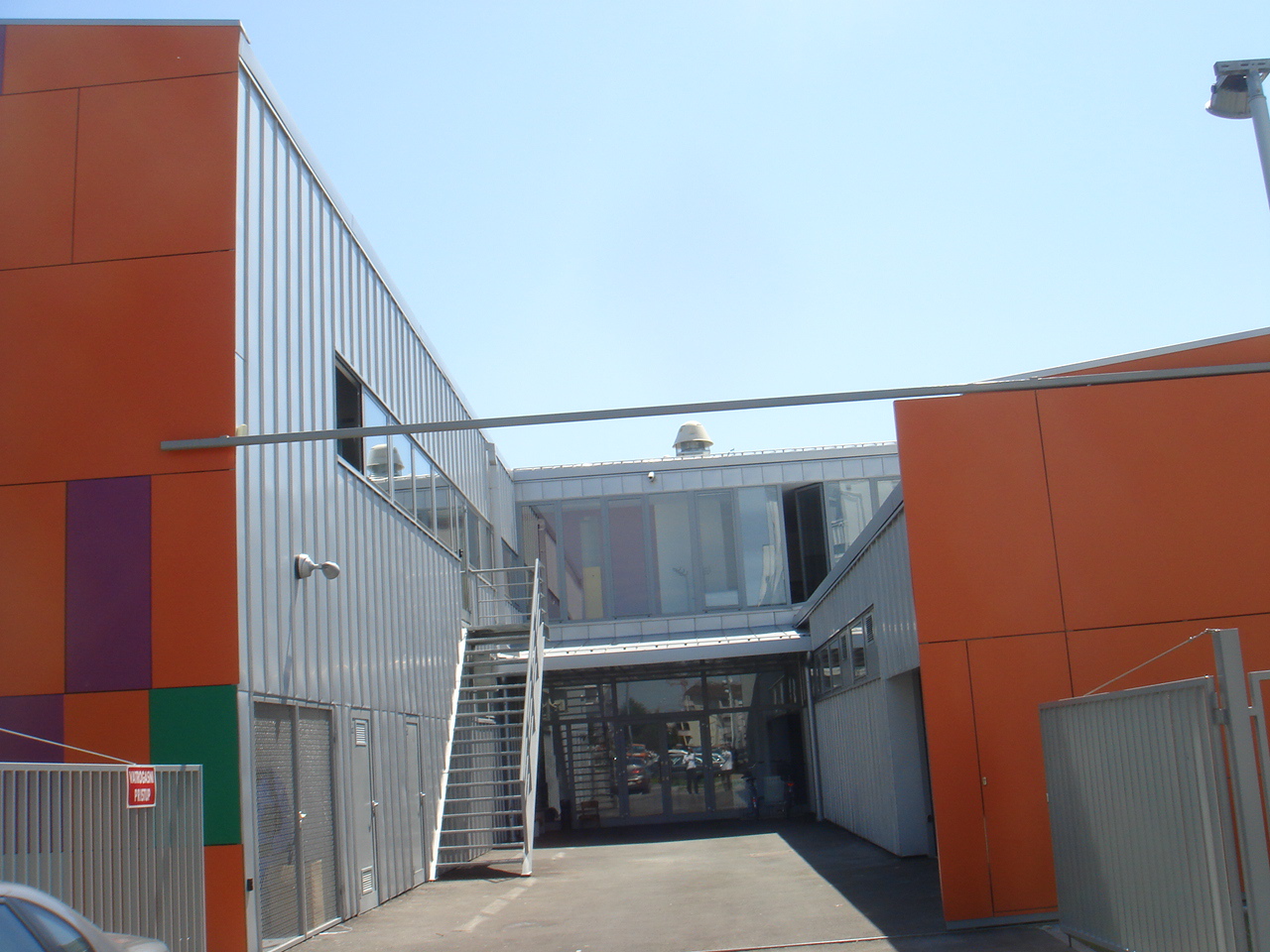

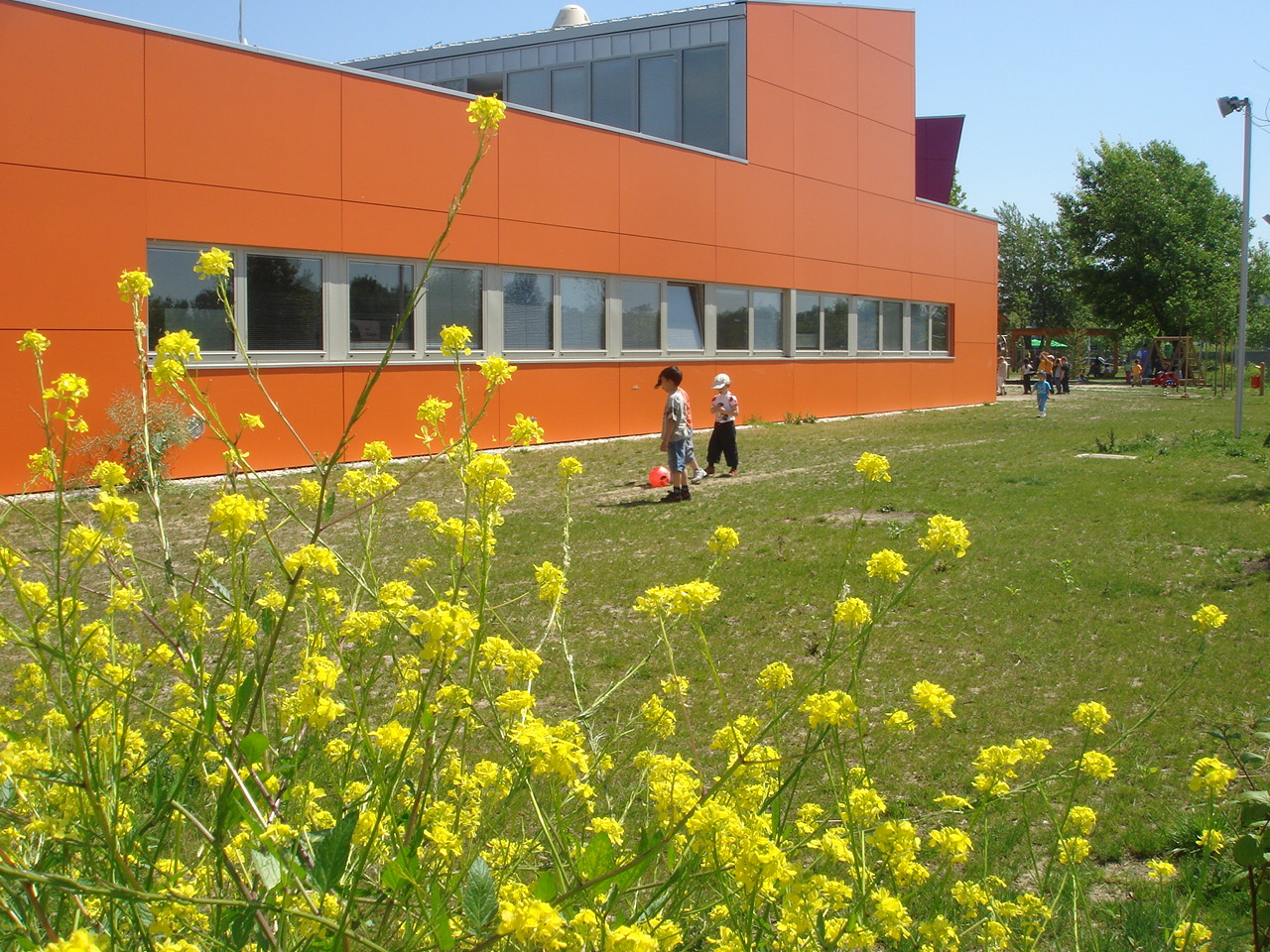

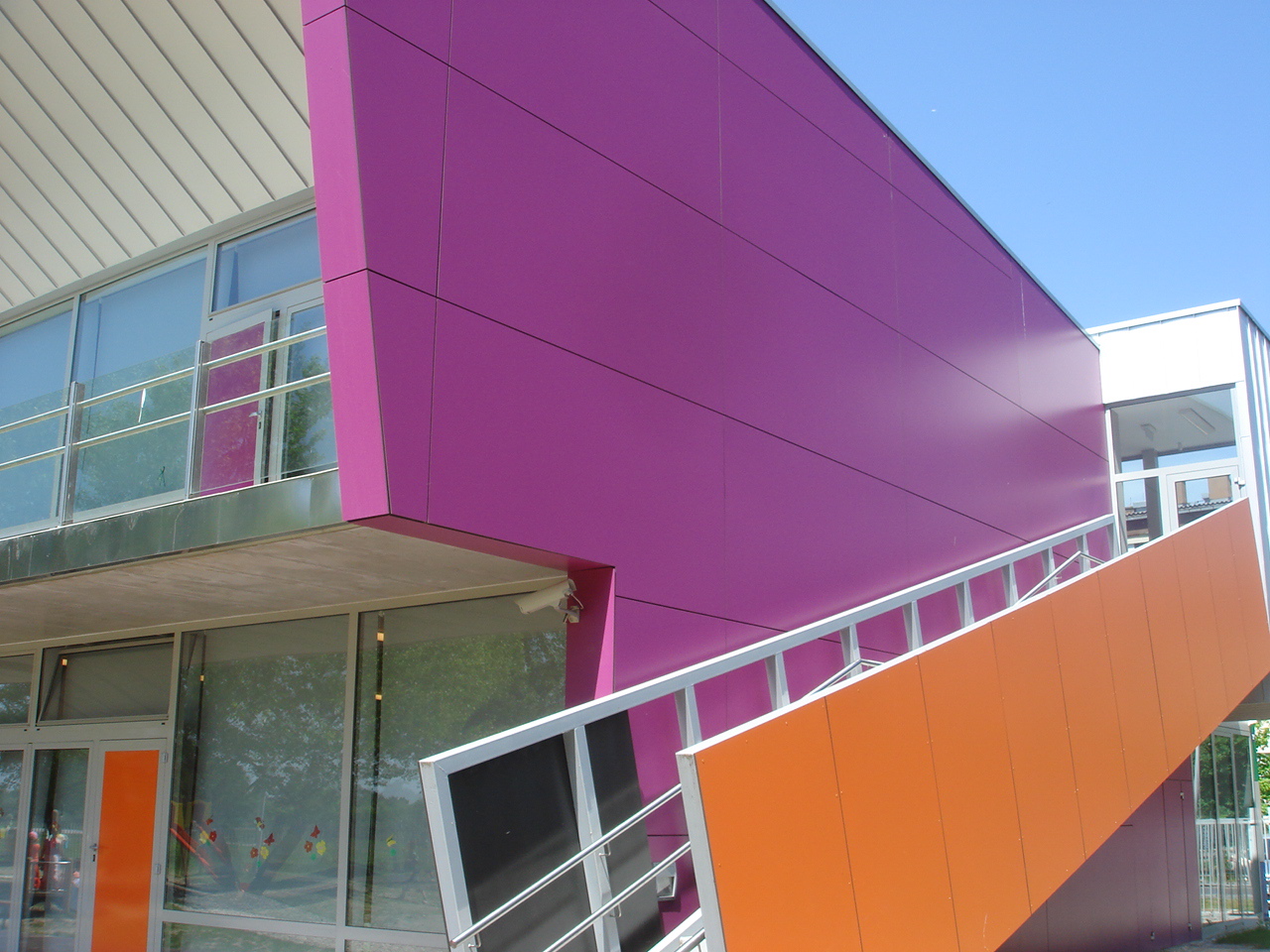

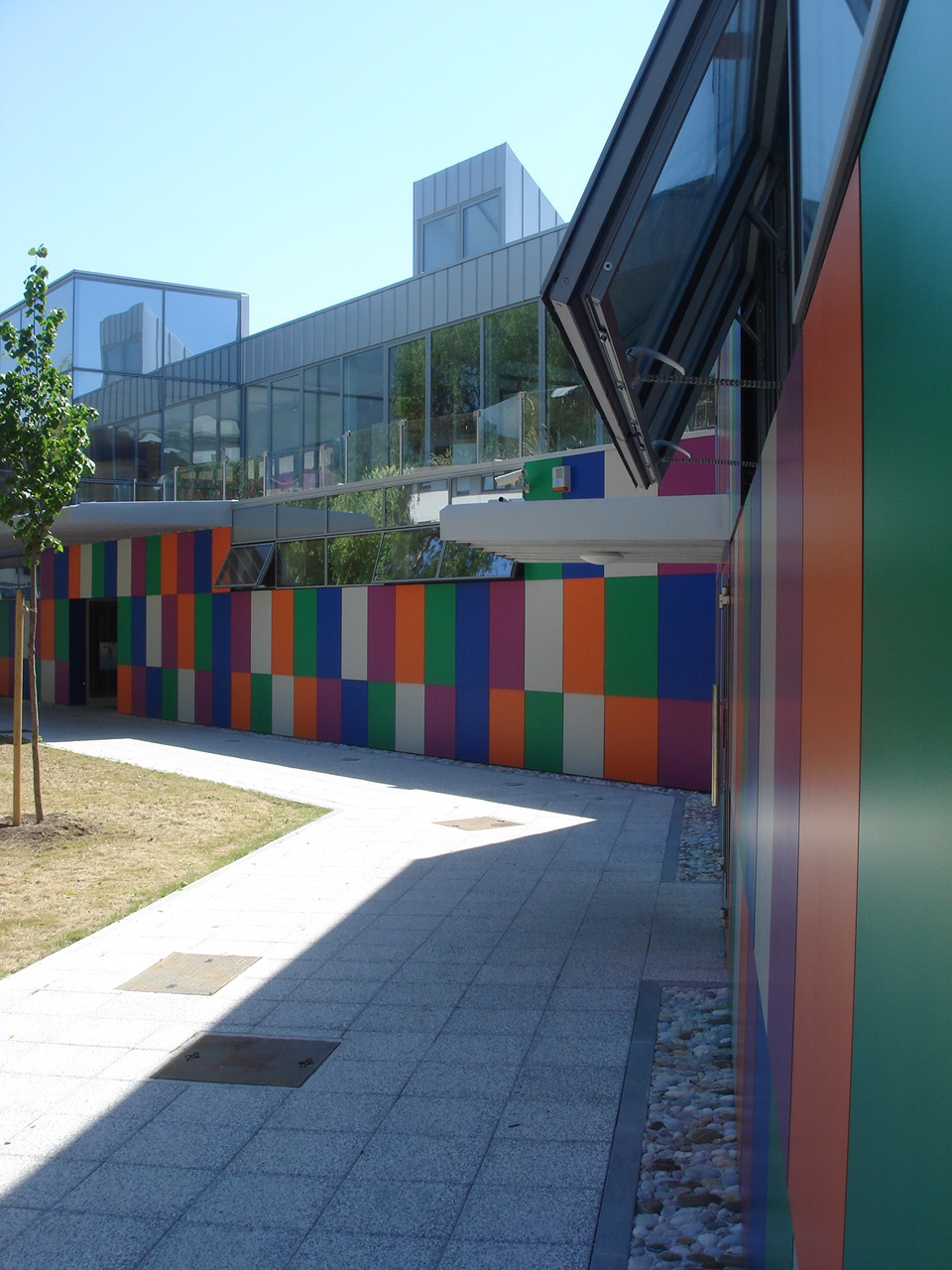

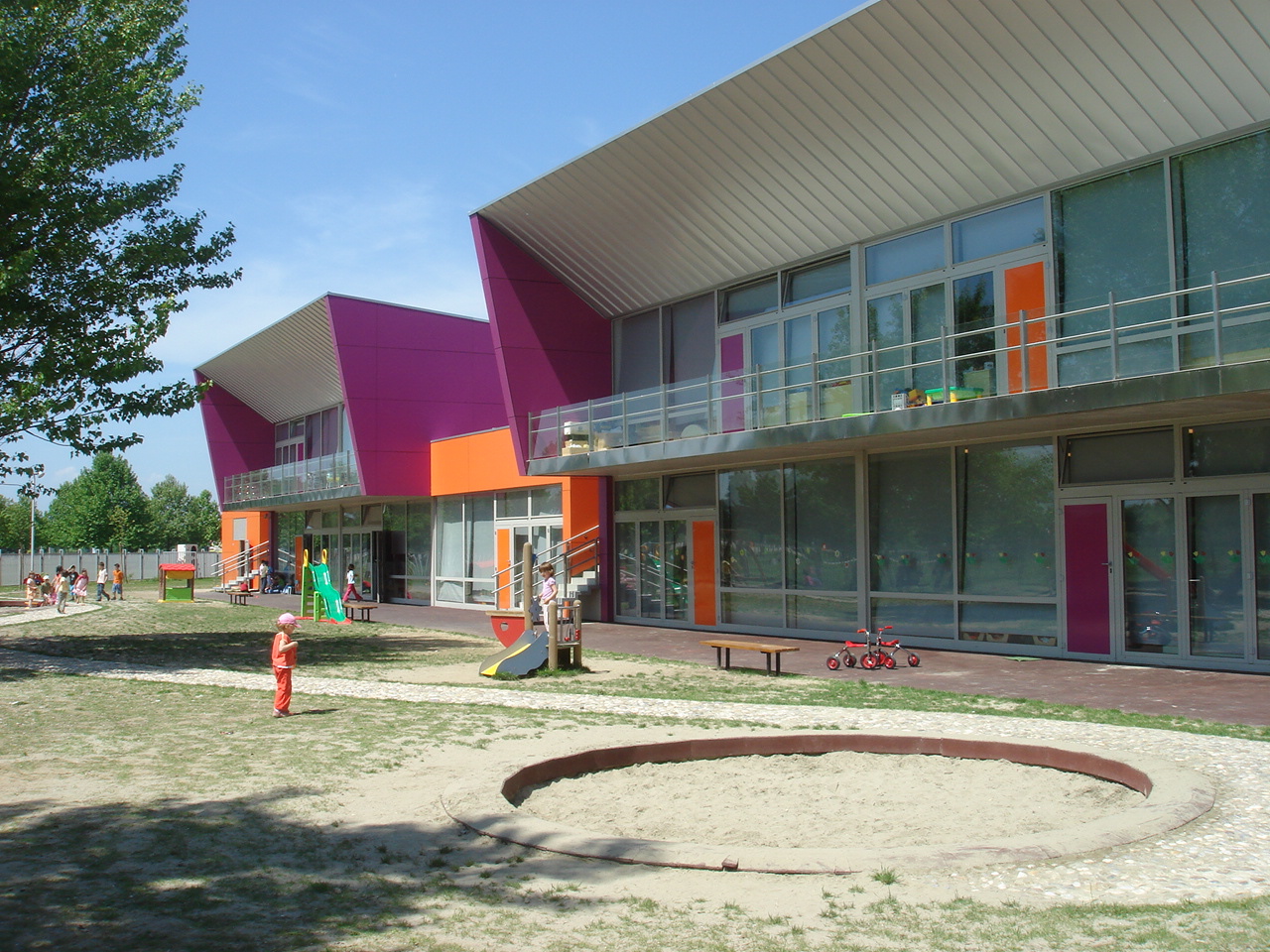

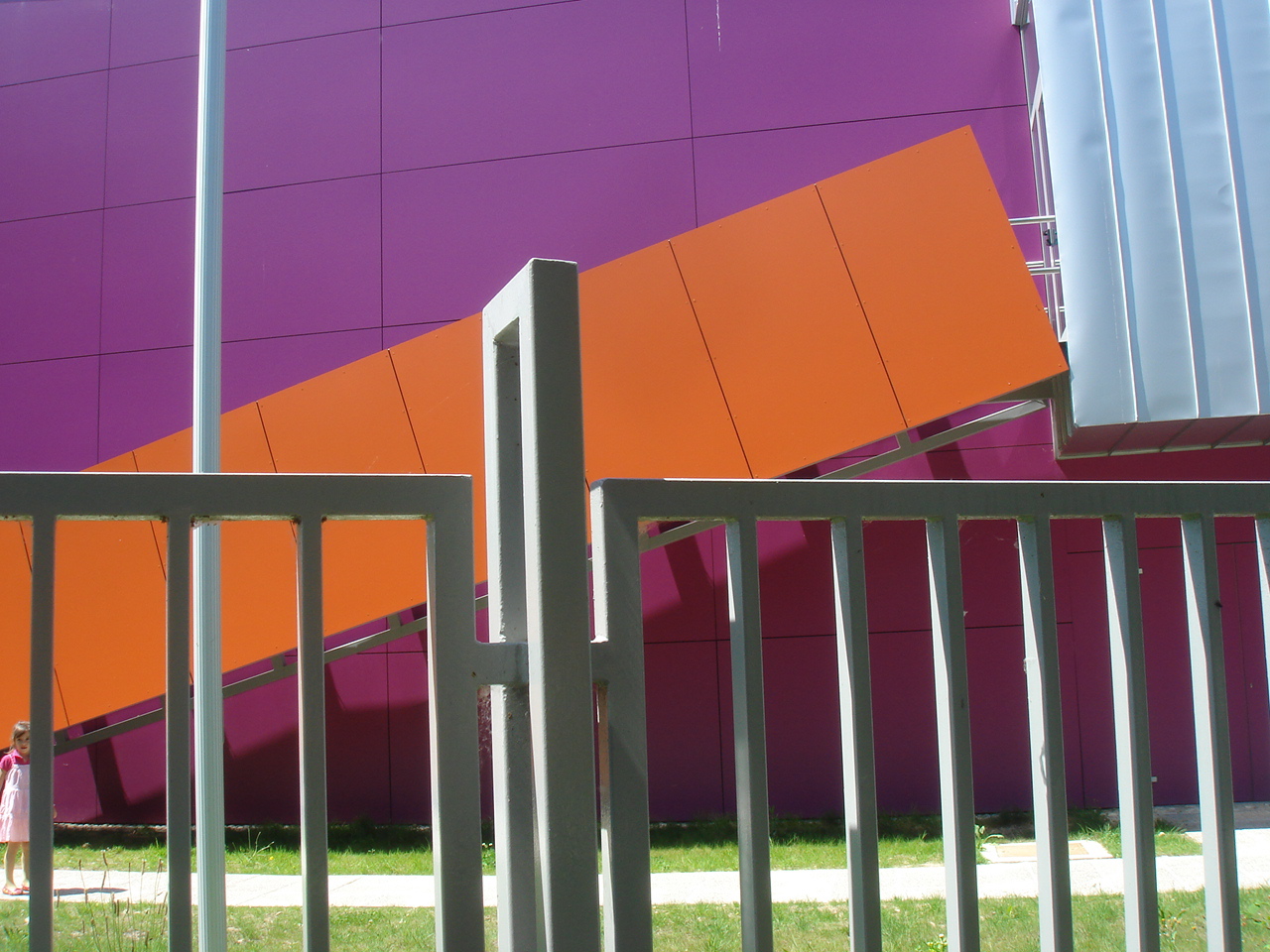

Penezic e Rogina asilo A Zagabria
leggi articolo di Angelini >

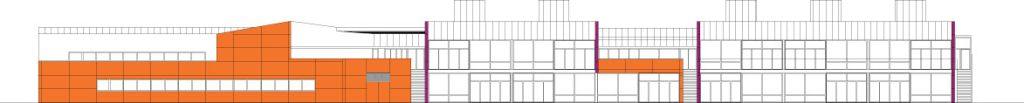

sud

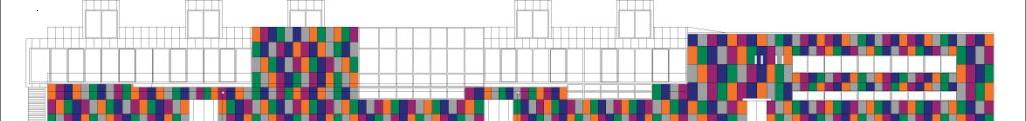

nord
Caricaturizzare
